Bir KGK'de galvanik izolasyon gerçekte ne demektir

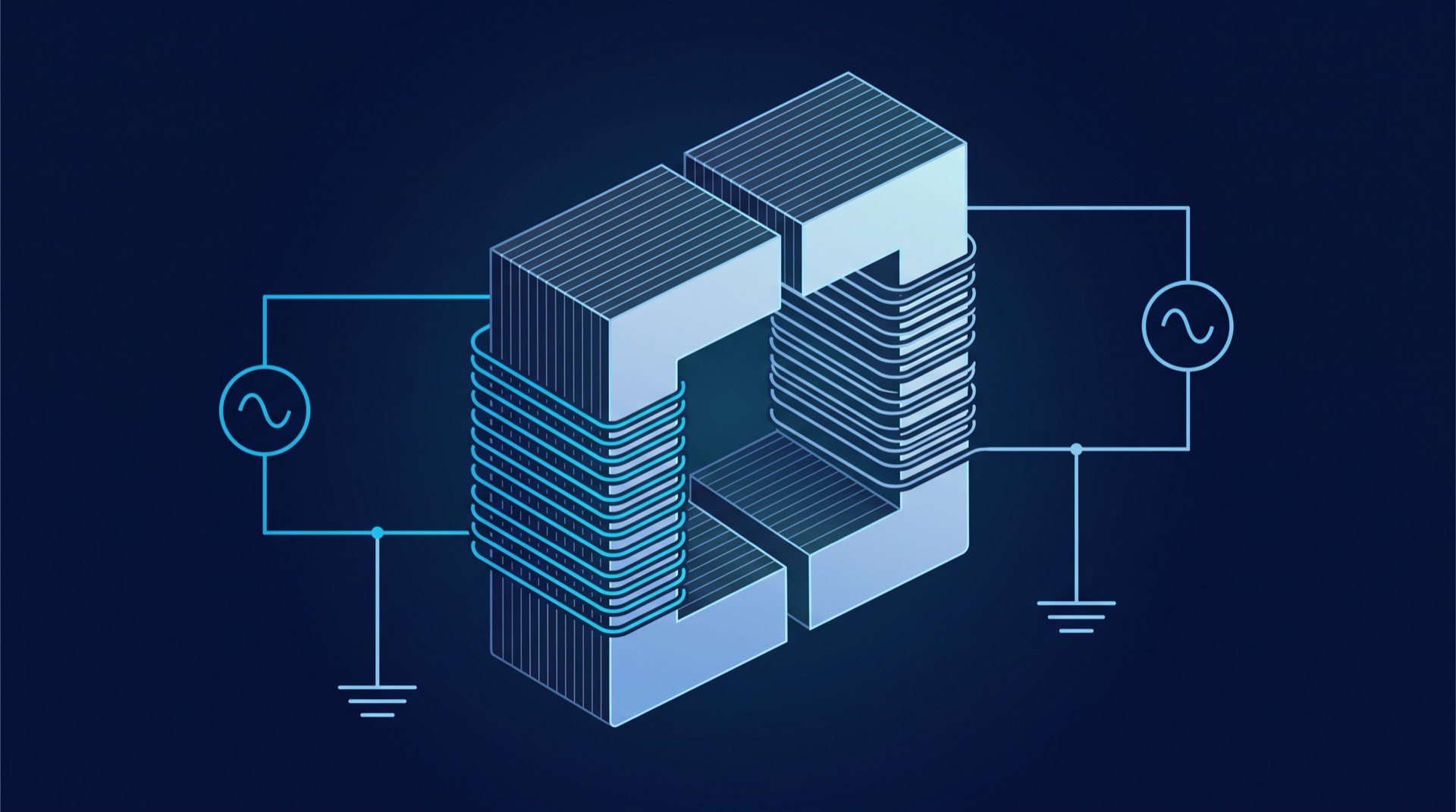

İki devre arasında iletken hiçbir yol yoksa bu devreler galvanik olarak izoledir: akım metal üzerinden birinden diğerine geçemez. Enerji bunun yerine bir transformatör çekirdeğinde manyetik alan olarak, primer sargıdan fiziksel olarak ayrı bir sekondere geçer ve primerin toprakla olan ilişkisinden hiçbir şey taşımaz. Dolayısıyla yükün gördüğü nötr-toprak ilişkisi yukarı akıştan devralınmak yerine bariyerin yük tarafında kurulur. Filtreleme ve şartlandırma, bir KGK'nin yapabileceği yararlı şeyleri tanımlar; ancak bir filtre bozulmanın genliğini azaltırken ona iletken bir yol bırakır. İzolasyon ise yolu ortadan kaldırır.
Topoloji de izolasyon değildir ve bu kategorideki en yaygın yanlış okuma budur. Çevrim içi çift çevrim, beslemeyi bir DC baraya doğrultur ve çıkışı oradan yeniden sentezler; LEON-A teknik föyü sonucu VFI çalışma, yani Voltage and Frequency Independent olarak adlandırır. Bu değerlidir ve bir galvanik bariyer değildir. Transformatörü olmayan bir çift çevrim KGK, giriş ile çıkış arasında hâlâ iletken bir referans paylaşır; dolayısıyla bu referans üzerinde ilerleyen bir bozulma dönüşüm katlarının içinden doğrudan geçer. Bir doküman izolasyon dediğinde, bunlardan hangisini kastettiğini netleştirin.
Birçok modern KGK tasarımı transformatörü neden dışarıda bırakır
Transformatörü çıkarmak bir kısaltma değildir; pazarın büyük bölümü için doğru mühendislik yanıtıdır. Transformatör, kendisiyle birlikte gelen taban alanı, ağırlık ve atık ısıyla birlikte büyük bir demir ve bakır ya da alüminyum kütlesidir. Aynı anma değerindeki trafosuz bir KGK daha küçük, daha hafif, montajı daha ucuzdur ve çektiğinin daha büyük bir bölümünü terminallere ulaştırır.
Çok sayıda tesiste transformatörün kazandıracağı hiçbir şeye ihtiyaç yoktur. Ticari bir BT odası veya bir ofis kolonu tek bir dağıtım panosundan beslenir, tek bir toprağa referanslıdır, tek bir yapı içinde kısa güzergâhlar üzerinden ilerler ve sıradan bir şebeke beslemesi için tasarlanmış ekipmanı besler. Orada bariyer, var olmayan bir sorunu çözer; ENCLOVE'un ticari KGK serisi tam bu ortamlar için tasarlanmıştır. Hata trafosuz bir KGK seçmek değil, bir KGK pahalı, çevrim içi ya da endüstriyel diye tanımlandığı için içinde mutlaka bir bariyer bulunduğunu varsaymaktır.
Bariyeri ağırlığına değer kılan endüstriyel koşullar
Endüstriyel sahalar bu varsayımların çoğunu bozar. Besleme, kendisi bir bozulma kaynağı olan ekipmanla paylaşılır. Toprak tek bir toprak değil, kimi zaman farklı potansiyellerde birkaç topraktır. Güzergâhlar uzundur ve çoğu zaman binanın dışına çıkar. Korunan yük sıklıkla, arızası bir prosesi durduran bir kontrol sistemidir. Aşağıdaki koşullardan herhangi biri kararı genellikle tek başına verdirir.
- Tesis alanları arasında ilerleyen ortak mod bozulmaları
- Sürücüler, kontaktörler ve şalt manevraları, fazlar arasında değil besleme iletkenleriyle toprak arasında görünen bozulmalar enjekte eder. Filtreleme genliğini azaltır ama bunun yüke ulaşma güzergâhını yerinde bırakır; içinden geçen bir bağlantısı olmayan bir transformatör ise güzergâhı ortadan kaldırır. Faz-faz ölçüldüğünde kabul edilebilir görünen bir beslemede bir kontrol yükünün tuhaf davranmasının sık görülen nedeni budur.
- Kendi toprak referansına ihtiyaç duyan bir yük
- Çıkışta bir izolasyon transformatörü varsa yükün nötr-toprak ilişkisi dışarıdan ithal edilmek yerine KGK'de oluşturulur. Bu size referansı size ait olan, ayrı türetilmiş bir çıkış kazandırır; bir ölçüm sisteminin veya bir enstrümantasyon çevriminin tesisin geri kalanıyla aynı referansı paylaşmaması gerektiğinde bu önemlidir.
- Kaçak akım yolları ve öngörülebilir arıza davranışı
- İzolasyon kaçak akımın nereye gidebileceğini değiştirir; onu ortadan kaldırmaz ve LEON-A kılavuzu, ekipmanın yalnızca topraklandıktan sonra çalıştırılması gerektiğini belirten bir YÜKSEK KAÇAK AKIM uyarısı taşır. Ancak izole bir çıkışın aşağısındaki bir toprak arızası gelen besleme üzerinden geri dönemez. Çıkış nötrünün KGK'de toprağa referanslandığı durumda arıza akımı, makinenin kendi çıkış korumasıyla sınırlanarak bu türetilmiş sistemin içinde dolaşır; LEON-A giriş, çıkış ve akü için MCB veya MCCB korumasıyla birlikte çıkış akım sınırlaması yayımlar. Çıkışın yüzer olduğu durumda ise ilk toprak arızası çok küçük bir akım üretir ve giderilecek bir olaydan çok algılanacak bir duruma dönüşür.
- Uzun güzergâhlar, başka binalar ve size ait olmayan bir yukarı akış düzeni
- KGK ile yükü farklı binalarda bulunduğunda ya da kiralanmış bir sahada, paylaşılan bir trafo merkezinde veya mevcut dağıtıma bağlanan bir tesis genişlemesinde, her iki uçtaki toprak referansı farklı olabilir ve yukarı akış düzeni, size danışmadan değiştirebilecek başka biri tarafından kararlaştırılmıştır. İzolasyon, çıkışın referansını onların bir mirası olmaktan çıkarıp sizin ekipmanınızın bir özelliği hâline getirir. Denizcilikte sahil enerjisi bunun uç örneğidir; ENCLOVE'un NSP Serisi sahil enerjisi konvertörlerinin galvanik izolasyon, galvanik korozyon önleme ve ters polarizasyon korumasıyla üretilmesinin nedeni de budur.
Bariyer nerede duruyor: çıkış, baypas ya da giriş
Bir KGK'de girişten çıkışa birden fazla yol vardır ve bir transformatör yalnızca içinde bulunduğu yolu izole eder.
LEON-A bu konuda açıktır. Başlık iddiası, alüminyum veya bakır transformatörlerle giriş ile çıkış arasında tam galvanik izolasyondur; spesifikasyon tablosu ise tam sürümü verir: Galvanic Isolation Transformer - Output (Bypass & Input Isolation Optional). Çıkış transformatörü standarttır; baypas yolunun ve girişin izolasyonu opsiyondur, yani her biri teklifte bir satırdır ve kimsenin sormadığı bir satır kimsenin tedarik etmediği bir satırdır.
Bu önemlidir, çünkü statik baypas invertör yükü taşıyamadığında yükü taşımak için vardır. Baypas izolasyonunun ayrı listelenmesi, üzerine gidilmesi gereken işarettir: standart çıkış transformatörünün o güzergâhı da kapsadığını varsaymayın. Ünite statik baypasta çalışırken yükün neye referanslı olduğunu sorun. Bir arıza ya da bakım transferi sırasında kısa süreli izolasyonsuz çalışma, ikinci bir transformatöre karşı çoğu zaman makul bir takastır; ama bu, devreye alma sırasında yapılan bir keşif değil şartname aşamasında verilmiş bir yargı olmalıdır. LEON-A kılavuzu ayrıca ayrı bir baypas giriş hattının mümkün olduğunu, yani şebeke ve baypas girişlerinin ayrılıp baypasın kendi kaynağından beslenebileceğini ve fabrika varsayılanı olarak ikisinin birbirine bağlı geldiğini ekler.
Bu düzen tek bir seri içinde bile aynı değildir. ENCLOVE'un ESD Serisi tristörlü akü şarj cihazları bakır veya alüminyum standart bir giriş izolasyon transformatörü yayımlayarak bariyeri AC besleme ile DC yük arasına koyar; EVR Serisi endüstriyel invertörler ise standart bir çıkış izolasyon transformatörü taşıyarak bariyeri DC kaynak ile AC yük arasına yerleştirir. Her ikisi de tam galvanik izolasyon olarak tanımlanır ve farklı şeyleri koruduklarından farklı şeyleri izole ederler.
Varsaymak yerine tedarikçiye doğrulatılacaklar
Aşağıdaki maddelerin tamamı bir teknik föyden, bir teklifden veya bir kılavuzdan yanıtlanabilir. Yalnızca sohbette var olan bir yanıt, zaten yanıtın kendisidir.
- Hangi yollar izole: yalnızca çıkış mı, giriş de mi, statik baypas da mı? Bunu bir e-postada değil teknik föyde ya da teklifte alın.
- Transformatör teklif edilen modelde standart mı yoksa siparişe bağlı bir opsiyon mu ve kabinin içinde mi yoksa ayrı bir ünite mi? LEON-A'da çıkış transformatörü alüminyum veya bakır olarak standarttır; baypas ve giriş izolasyonu ise opsiyoneldir. Harici bir transformatör taban alanını, kablolamayı, kayıpları ve montajı kimin yapacağını değiştirir.
- Baypas kendi kaynağından beslenebilir mi? LEON-A kılavuzu, baypas ve şebeke girişlerinin fabrika varsayılanı olarak bağlı geldiğini belirtir; dolayısıyla ayrı bir baypas talep edilmelidir.
- İzole çıkıştaki bir toprak arızası nasıl algılanıp raporlanıyor? LEON-A, DC Earth Fault ve AC Earth Fault alarmlarını, standart dört kuru kontağı (opsiyonel on altıya kadar) ve RS232 üzerinden ModBus RTU'yu sunar; RS485, ModBus TCP/IP, SNMP ve IEC61850 de mevcuttur.
- Nötr neye göre boyutlandırılmış ve giriş harmonikleri nereye düşüyor? LEON-A kılavuzu nötr kablosunun akım anma değerini anma akımının 1.4 katı olarak belirtir; teknik föy ise giriş THDu değerini 30%, 12 darbeli redresörle 12% ve giriş filtresiyle 5% olarak verir.
Galvanik izolasyonun size maliyeti
Bariyer bedava değildir. Önce ağırlık ve hacim gelir: izolasyon transformatörü çoğu KGK kabinindeki en ağır tek bileşendir; döşeme yükünü, kaldırma ekipmanını, nakliye erişimini ve oda boyutunu belirler. Alanın ya da yapının bağlayıcı kısıt olduğu yerlerde hesap bazen tutmaz ve bunu teslimat gününde değil tasarım sırasında keşfetmek daha iyidir.
Sonra kayıplar gelir. Bir transformatör içinden geçenin bir kısmını harcar; dolayısıyla izole bir KGK, girişinin daha küçük bir bölümünü yüke ulaştırır ve fark, odanın atması gereken ısı olarak çıkar. LEON-A standart olarak fan zorlamalı soğutmalıdır; doğal soğutma, su soğutma ve akıllı fanlar opsiyoneldir ve yayımlanan akustik gürültü aralığı 55dB to 85dB olup kabinin gideceği yere göre kontrol edilmeye değer. Buna karşılık transformatör pasif bir bileşendir; aşınacak bir parçası ve arızalanacak yarı iletkeni yoktur — LEON-A teknik föyünün 25 yıldan uzun bir tasarım ömrü iddia etmesinin nedenlerinden biri de budur.
Galvanik izolasyonlu KGK ne zaman doğru şartnamedir?
Soruyu tersinden sorun. Elektriksel resmin tamamı sizin denetimizdeyse trafosuz bir KGK doğrudur: tek besleme, tek toprak referansı, tek bina içinde kısa güzergâhlar, sıradan şebeke bağlantılı yükler ve paylaşılan beslemeye bozulma enjekte eden bir tesisin bulunmaması.
Bunlardan herhangi biri doğru değilse galvanik izolasyonlu bir KGK doğrudur ve endüstriyel sahalarda genellikle birkaçı aynı anda doğru değildir. Enerji santralleri ve endüstriyel bölgeler, açık deniz petrol ve gaz tesisleri ile denizcilik ve sahil enerjisi sistemleri; karışık toprak referanslarını, uzun güzergâhları, bozulma üreten tesisatı ve kaybı KGK'den çok daha pahalı bir şeyi durduran kontrol yüklerini bir araya getirir.
LEON-A Serisi, ENCLOVE'un bu durum için geliştirdiği endüstriyel AC KGK ailesidir ve şartname yazacak kadar belirgin verilere sahiptir: üç model üzerinde 10-500kVA; 3W (P+N+PE) kablolamayla 1:1 fazda maksimum 40kVA'ya kadar GPL11000, 5W (3P+N+PE) kablolamayla 3:1 fazda 200kVA'ya kadar GPL31000 ve 3:3 fazda 500kVA'ya kadar GPL33000. Çıkışında standart olarak bir galvanik izolasyon transformatörü bulunur; baypas ve giriş izolasyonu opsiyon olarak sunulur ve ait olduğu dayanıklı endüstriyel AC KGK serisi tam da bu koşullar için tasarlanmıştır.
Bir tesisin çizginin hangi tarafına düştüğünden emin değilseniz, yanıt genellikle iki gerçekten çıkar: ekipmanınızın yukarısındaki topraklama düzenini kim denetliyor ve yük durduğunda prosese ne oluyor?
