Gerçek Online Çift Çevrim
Sürekli çift çevrim; yük her zaman invertör çıkışından beslenir — anahtarlama kaynaklı geçici olaylar yüke asla ulaşmaz.
Endüstriyel KGK
LEON-A Serisi
Kesintisiz Güç Kaynakları

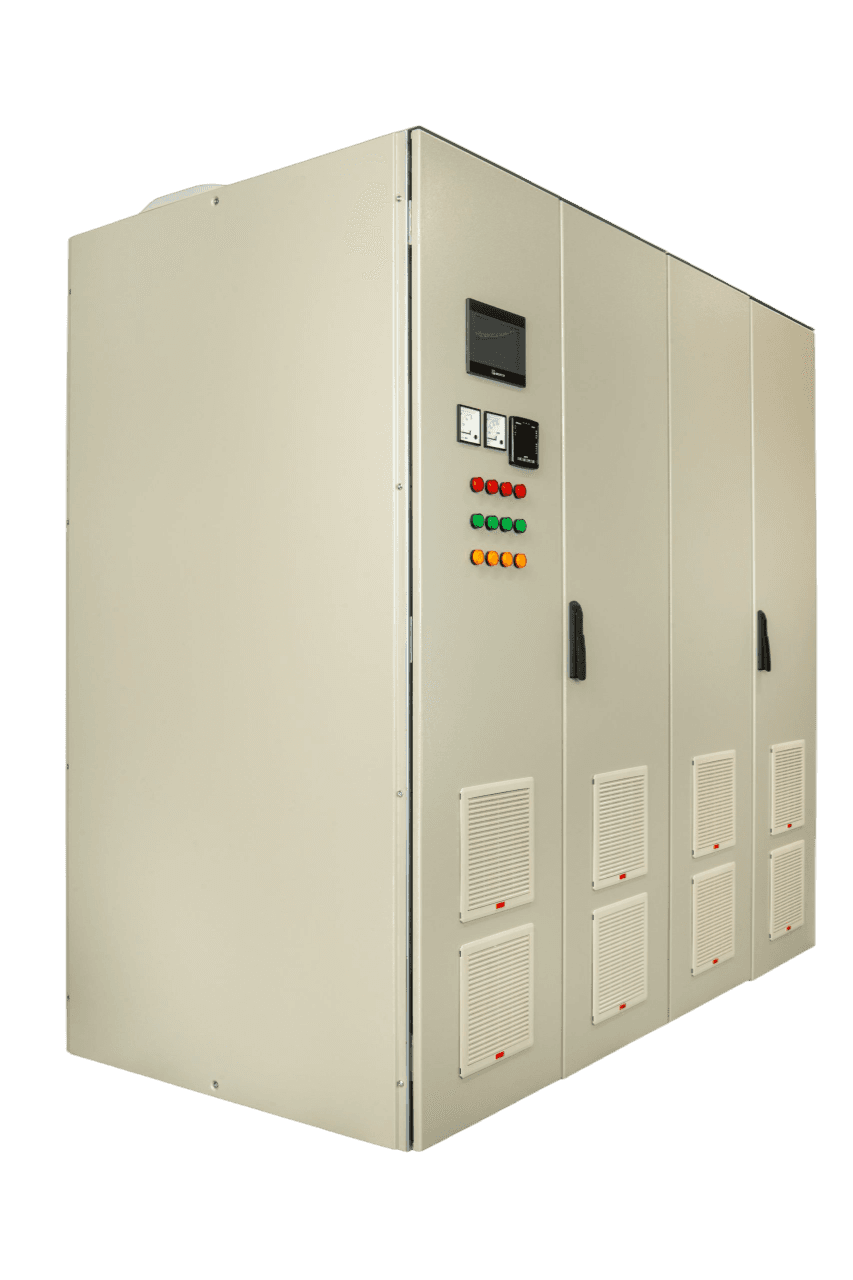

Endüstriyel Kesintisiz Güç Kaynağı
- Online Çift Çevrim
- Galvanik İzolasyon
- 1:1 Faz
- 3:1 Faz
- 3:3 Faz
ENCLOVE Energy LEON-A KGK Serisi, en zorlu fabrika ve altyapı ortamlarında sarsılmaz enerji güvenliği sağlamak üzere özel olarak geliştirilmiştir. Standart ticari ünitelerin aksine bu sistemler, şebeke girişi ile hassas endüstriyel yükleriniz arasında tam bir galvanik bariyer oluşturan sağlam bir dahili izolasyon transformatörüne sahiptir.
- Güç aralığı
- 10–500kVA
- Akü gerilimi
- 110 / 220 / 384VDC
- Çıkış THDu
- 2% lineer yükte
- Tasarım ömrü
- +25yıl
Ürüne Genel Bakış
Mutlak güvenilirliğin pazarlık konusu olmadığı durumlarda ENCLOVE LEON-A Serisi Endüstriyel KGK, altyapınızı güvence altına almak için kesin tercihtir. +20 yıllık tasarım ömrü için şirket bünyesinde özel olarak geliştirilen LEON-A Serisi, gerçek online çift çevrim teknolojisini üstün arıza temizleme kabiliyetiyle birleştirerek her koşulda ödünsüz ve saf sinüs dalgalı AC enerji sunar.
Endüstriyel sınıf mimarisi, yüksek endüktif veya non-lineer yükleri kolaylıkla karşılarken ekipmanlarınızı yıkıcı gerilim sıçramalarından ve giriş harmoniklerinden korur. LEON-A Serisi'ni seçerek üstün mühendislik uzmanlığıyla desteklenen, size özel ve son derece dayanıklı bir enerji çözümüne yatırım yapar; enerji santrallerinizin, deniz araçlarınızın veya otomatik üretim hatlarınızın kalıcı olarak çalışır ve tam korumalı kalmasını sağlarsınız.
Teknik Öne Çıkanlar
- Online çift çevrim topolojisi; IEC 62040-3 Sınıf VFI
- Saf sinüs dalga çıkışı (lineer yükte THD < %2)
- Çıkış frekansı senkronizasyonu: 40–70 Hz izleme aralığı
- Şebeke geri geldiğinde otomatik yeniden başlatma
- Frekans izleme moduyla jeneratör uyumluluğu
- Soğuk başlatma kabiliyeti (bypass gerekmez)
- Yükü kesmeden servis için bakım bypass'ı
- CE, IEC 62040-1/2/3, EN 50091 uyumluluğu
-
Tüm geçici olaylara dayanıklı
Tüm kararsız koşullarda güvenilir çalışma.
-
Tam galvanik izolasyon
Al veya Cu transformatörlerle giriş ve çıkış arasında tam izolasyon.
-
Tam önden erişim
Kolay bakım ve onarım. Tüm bileşenlere önden erişilebilir.
-
Güvenli havalandırma
Havalandırma arızası çift fan ve fan arıza alarmı ile güvence altına alınmıştır.
TEMEL ÖZELLİKLER
Tasarım Hedefimiz SIFIR TAVİZ
Tüm Akülere Uygun
VRLA, OPzS, OPzV, NiCad, Lityum dâhil her tür aküye uygundur. Şarj fonksiyonları yapılandırılabilir.
Kesintisiz Bypass Transferi
Derin gerilim düşümlerinde ve ani şebeke kayıplarında dahi çıkış geriliminde kesinti olmadan anlık devreye girme.
ModBus ve Uzaktan Haberleşme
RS-232 ve kuru kontak rölesi standarttır. Opsiyonel olarak ModBus protokollü TCP/IP ve RS485 sunulur. SCADA haberleşmesine uygundur.
LCD Dokunmatik Ekran
Tam renkli dokunmatik ekran giriş/çıkış gerilimini, yük yüzdesini, akü durumunu, olay kaydını ve yapılandırma menüsünü gösterir.
Geniş Giriş Aralığı
Geniş giriş aralığı, gerilim düşümleri, sıçramalar ve ani yükselmelerde dahi yüklerin kararlı gerilimle beslenmesini sağlar. Tam koruma
Altyapı Dostu
12 darbeli topoloji giriş THDi değerini düşürür ve giriş güç faktörünü yükseltir.
Uygulama Çeşitliliği
400Hz opsiyonu üniteyi denizcilik ve askeri uygulamalar için uygun hâle getirir.
Al ve Unut
Rakipsiz +25 yıllık tasarım ömrü, tesisler için çok uzun vadeli çalışmaya imkân verir.
Teknik özellikler
Üç LEON-A modelinin tamamı için LEON-A Serisi teknik föyünden aynen aktarılan yayımlanmış veriler. Opsiyonlar ayrıca belirtilmiştir; listelenmeyen her özellik talep üzerine sunulur.
-
GPL11000
- Giriş/Çıkış Fazı
- 1:1 Phase
- Anma Gücü
- Max 40kVA
-
GPL31000
- Giriş/Çıkış Fazı
- 3:1 Phase
- Anma Gücü
- Max 200kVA
-
GPL33000
- Giriş/Çıkış Fazı
- 3:3 Phase
- Anma Gücü
- Max 500kVA
| Model | GPL11000 | GPL31000 | GPL33000 |
|---|---|---|---|
| Giriş/Çıkış Fazı | 1:1 Phase | 3:1 Phase | 3:3 Phase |
| Anma Gücü | Max 40kVA | Max 200kVA | Max 500kVA |
| GİRİŞ | |||
| Şebeke ve Bypass Gerilimi | 110VAC / 115VAC / 120VAC 220VAC / 230VAC / 240VAC (Others Optional) |
3x190VAC / 3x200VAC / 3x210VAC 3x380VAC / 3x400VAC / 3x415VAC / 3x440VAC / 3x460VAC / 3x600VAC (Others Optional) |
|
| Şebeke Gerilim Aralığı | ±10% (±15% / ±20% Optional) | ||
| Bağlantı Şekli | 3W (P+N+PE) | 5W (3P+N+PE) | |
| Frekans | 50Hz, 60Hz or 400Hz (±10%)w | ||
| Redresör Tipi | Full Bridge | 6 Pulse / 12 Pulse | |
| THDu | 30% (12% with 12 Pulse Rectifier / 5% with Input Filter) | ||
| ÇIKIŞ | |||
| Çıkış Gerilimi | 110VAC / 115VAC / 120VAC 220VAC / 230VAC / 240VAC (Others Optional) |
3x190VAC / 3x200VAC / 3x210VAC 3x380VAC / 3x400VAC / 3x415VAC / 3x440VAC / 3x460VAC / 3x600VAC (Others Optional) |
|
| Frekans | 50Hz, 60Hz or 400Hz (±10%)w | ||
| Güç Faktörü | 0.8 (1.0 Optional) | ||
| THDu | 2% (linear load) | ||
| Tepe Faktörü | 3:1 | ||
| Toparlanma Süresi | 25ms (to within 1%) | ||
| Aşırı Yük | 110% Load - Continuous / 110-125% Load - 10mins / 125-150% Load - 1min | ||
| İzolasyon | Galvanic Isolation Transformer - Output (Bypass & Input Isolation Optional) | ||
| AKÜ ÖZELLİKLERİ | |||
| Akü Tipi | VRLA / OPzV / OPzS / NiCad / AGM | ||
| Akü Gerilimi | 110VDC / 220VDC / 384VDC | ||
| Akü Şarj Gerilimi | VRLA / OPzV / OPzS: 2,23VDC to 2,35VDC (Float) – 2.40VDC (Boost/Equalize) per cell (Adjustable) Ni-Cd: 1,42VDC (Float) – 1,47VDC to 1,7VDC (Boost/Equalize) per cell (Adjustable) |
||
| Akü Şarj Akımı | VRLA / OPzV / OPzS: 10-15% Current of Battery Capacity (Adjustable) Ni-Cd: 20% Current of Battery Capacity (Adjustable) |
||
| Boost Şarj Zamanlayıcısı | 0-20 Hours (Adjustable) | ||
| FİZİKSEL ÖZELLİKLER | |||
| Kabin Tipi | Tower | ||
| Kabin Rengi | RAL7032, RAL7035 (Others Optional) | ||
| Koruma Sınıfı (IP) | IP20 (up to IP55 - Optional) | ||
| Soğutma Sistemi | Fan Forced Cooling (Natural Cooling, Water Cooling, Smart Fans Optional | ||
| Kablo Girişi | Bottom (Others Optional) | ||
| ORTAM ÖZELLİKLERİ | |||
| Depolama Sıcaklığı | -25 to 70°C | ||
| Çalışma Sıcaklığı | -10 to 50°C | ||
| Bağıl Nem | 0 to 95% (Non-Condensing) | ||
| Çalışma Rakımı | 1000m from MSL (1% derate each 100m after 1000m) | ||
| Gürültü Seviyesi | 55dB to 85dB | ||
| HABERLEŞME | |||
| Standart Haberleşme | ModBus RTU RS232 (OPT: RS485, ModBus TCP/IP, SNMP and IEC61850), Dry Contact x4 (OPT: to x16) | ||
| Paralel Çalışma | Up to 4 Units (Dual Redundant or Capacity) | ||
| HMI | LED/LCD Panel (OPT: Touch Screen Panel, Mimic Panel) | ||
| Diller | Turkish, English, German, Dutch, Portuguese, Spanish, Russian | ||
| ÖZELLİKLER | |||
| Korumalar | Temperature Compensated Charge / LVD / Battery Current Limit MCB or MCCB for Input, Output and Battery, Line Failure, DC & Battery Low-High Alarm, Output Current Limiting DC Earth Fault, Over Temperature, Load on Battery, Charger Failure, Emergency Stop |
||
| STANDARTLAR | |||
| EN 62040-1 | General and Safety Requirements for UPS | ||
| EN 62040-2 | Electromagnetic Compatibility (EMC) Requirements fo UPS | ||
| ISO14001 - ISO9001 | Quality Assurance | ||
* Firmamız, ürünlerin model, görsel ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
LEON-A Serisi nerelerde kullanılır
LEON-A, ENCLOVE'un hizmet verdiği tüm sektörlerde tercih edilmektedir. Her sektör sayfası, o ortama yönelik eksiksiz ekipman yelpazesini listeler.
- Petrol ve Gaz – Açık Deniz Platformları DAYANIKLI VE KOROZYONA KARŞI KORUMALI ÜNİTELER
- Sahil Enerjisi ve Deniz Araçları SAĞLAM VE DARBEYE DAYANIKLI ÜNİTELER
- Enerji Santralleri ve Endüstriyel Bölgeler ZORLU KOŞULLARDA +25 YILDIR ÇALIŞAN ÜNİTELER
- Veri Merkezleri ve Telekom Altyapısı MODÜLER, HOT SWAP VE KOLAY BAKIM YAPILABİLİR ÜNİTELER
- Özel Uygulamalar REJENERATİF YÜKLERE DAYANIKLI VE ÖZEL ÜRETİM ÜNİTELER
Sıkça sorulan sorular
Yanıtlar LEON-A Serisi teknik föyünden alınmıştır.
ENCLOVE LEON-A Serisi endüstriyel KGK hangi kVA değerlerinde sunuluyor?
LEON-A Serisi üç modelden oluşur: maksimum 40 kVA'ya kadar GPL11000 (1:1 faz), 200 kVA'ya kadar GPL31000 (3:1 faz) ve 500 kVA'ya kadar GPL33000 (3:3 faz). Tek faz model 3W (P+N+PE), üç faz modeller ise 5W (3P+N+PE) olarak bağlanır.
LEON-A KGK hangi akü tiplerini destekler?
LEON-A; VRLA, OPzV, OPzS, NiCad ve AGM akülerini 110 VDC, 220 VDC veya 384 VDC gerilimde destekler. Şarj ayarları kimyaya göre değiştirilebilir: VRLA/OPzV/OPzS için hücre başına 2,23–2,35 VDC float ve 2,40 VDC boost/dengeleme, Ni-Cd için hücre başına 1,42 VDC float ve 1,47–1,7 VDC boost/dengeleme. Şarj akımı VRLA/OPzV/OPzS için akü kapasitesinin %10–15'i, Ni-Cd için %20'sidir ve 0–20 saat ayarlanabilir boost şarj zamanlayıcısı bulunur.
LEON-A endüstriyel KGK'da 400 Hz çıkış mevcut mu ve ne için kullanılır?
Evet — giriş ve çıkış frekansı 50 Hz, 60 Hz veya 400 Hz (±%10) olabilir. Teknik föyde 400 Hz opsiyonunun üniteyi denizcilik ve askeri uygulamalar için uygun hâle getirdiği belirtilmektedir.
LEON-A Serisi KGK'nın çalışma ve depolama sıcaklığı aralığı nedir?
LEON-A -10 ile 50°C arasında çalışır, -25 ile 70°C arasında depolanabilir ve %0 ila %95 bağıl nemde (yoğuşmasız) kullanılır. Anma çalışma rakımı deniz seviyesinden 1000 m olup bunun üzerindeki her 100 m için %1 güç azaltması uygulanır.
LEON-A KGK üniteleri paralel çalıştırılabilir mi, kaç adet?
Evet — 4 üniteye kadar paralel çalıştırılabilir; çift yedekli olarak veya kapasite artırımı amacıyla yapılandırılabilir.
LEON-A KGK'daki 6 darbeli ve 12 darbeli redresör seçenekleri arasındaki fark nedir?
Üç fazlı LEON-A modelleri 6 darbeli veya 12 darbeli redresörle sipariş edilebilirken tek fazlı GPL11000 tam köprü redresör kullanır. Teknik föyde giriş THDu değeri standartta %30, 12 darbeli redresörle %12 ve giriş filtresiyle %5 olarak verilmekte; 12 darbeli topolojinin giriş THDi değerini düşürdüğü ve giriş güç faktörünü yükselttiği belirtilmektedir.
