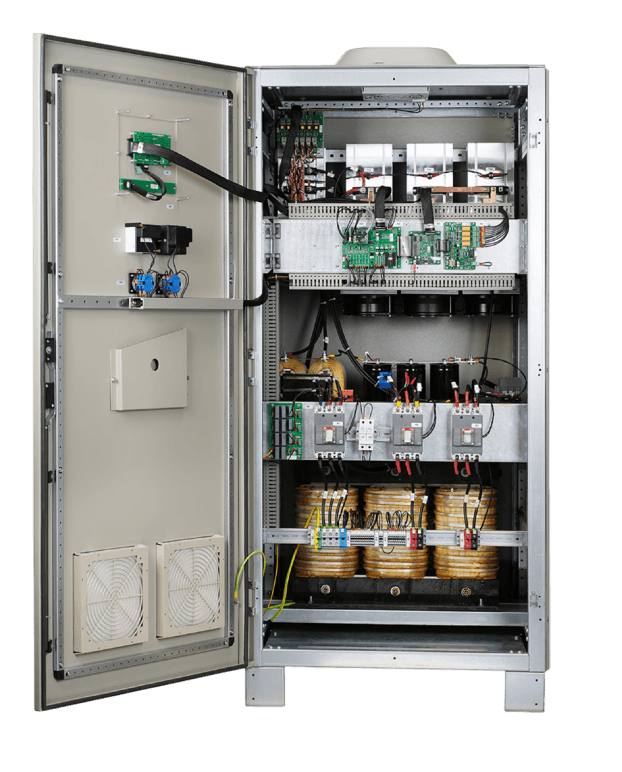

Tam Galvanik İzolasyon
AC ile hassas DC yükler arasında eksiksiz bir elektriksel bariyer oluşturmak üzere standart giriş izolasyon transformatörü (bakır veya alüminyum) içerir.
Endüstriyel DC KGK
ESD Serisi
Redresörler ve Akü Şarj Cihazları (DC KGK)
Endüstriyel Akü Şarj Cihazları (DC KGK)
- Tristör Esaslı SCR
- Galvanik İzoleli Giriş
- 6 ve 12 Darbeli
- 24 - 600VDC
- 10 - 2000A

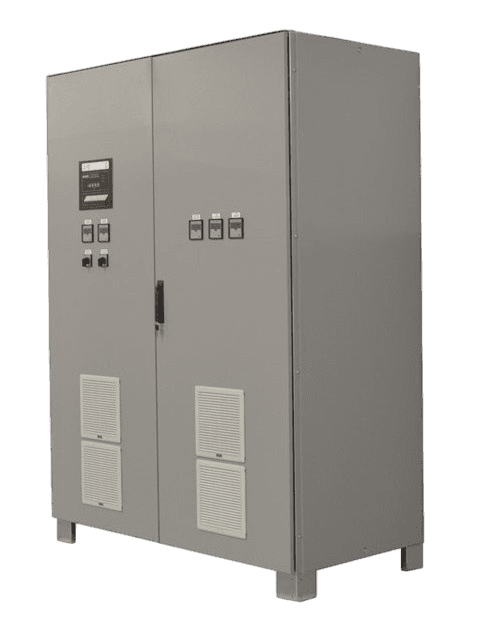

ENCLOVE Energy ESD Serisi Tristörlü Akü Şarj Cihazı; güvenilirliğin vazgeçilmez olduğu endüstriyel kontrol sistemleri, şalt sahaları ve enerji uygulamaları için hassas ve kararlı DC enerji sağlar. Dijital DSP kontrolüne sahip ESD Serisi, şarj gerilimi ve akım regülasyonunun doğruluğunu güvence altına alarak akü ömrünü uzatır ve performansı en üst düzeye çıkarır.
- Çıkış Gerilim Regülasyonu
- < 0,5%
- Verim (Üç Faz)
- >82%
- Çıkış Dalgalanması (Üç Faz)
- <1%
- Çalışma Sıcaklığı
- -10 to 50°C
Ürüne Genel Bakış
Sürekli endüstriyel çalışma için üretilen ESD Serisi; paralel çalışma kabiliyeti, gelişmiş haberleşme arayüzleri (Modbus, TCP/IP, IEC61850) ve sıcaklık kompanzasyonlu şarj özelliğiyle uzun vadeli güvenilirlik sağlar. Sağlam tristör teknolojisi, dokunmatik ekranla izleme ve IP54'e kadar özelleştirilebilir konfigürasyonlarıyla ENCLOVE Energy ESD Serisi; verimliliği, dayanıklılığı ve akıllı kontrolü bir araya getirerek kritik DC enerji sistemleri için güvenilir tercih hâline gelir.
Float, boost ve dengeleme şarj modları, geniş bir gerilim aralığında VRLA, Ni-Cd ve kurşun asit aküler için eksiksiz esneklik sunar.
Teknik Öne Çıkanlar
- Tristör kontrollü redresör teknolojisi; 6 darbeli veya opsiyonel 12 darbeli
- Yüksek hassasiyetle stabilize edilmiş DC çıkış (gerilim regülasyonu < %0,5)
- Programlanabilir zamanlayıcılarla otomatik float ve boost şarj
- Zorlu ortamlar için özelleştirilebilir (IP54'e kadar koruma sınıfı)
- Geniş giriş frekansı izleme (50Hz, 60Hz veya 400Hz ± %15)
- Sürecin gerçek zamanlı ve sezgisel izlenmesi için entegre mimik diyagram
- Nominal gerilimin %80'i ile %125'i arasında ayarlanabilir akım sınırlama
- CE ve IEC 60146 uluslararası standartlarına uygunluk
-
TAM GALVANİK İZOLASYON
STANDART GİRİŞ İZOLASYON TRANSFORMATÖRÜ (CU veya AL)
-
TÜM AKÜLERE UYGUN
VRLA, OPzV, OPzS, NiCad, LiFE4PO, Lityum İyon vb.
-
AKIM SINIRLAMA
YÜKÜN HERHANGİ BİR YÜZDESİNDE AKIM SINIRLAMA
-
ZORLU ORTAMLAR
ZORLU ORTAMLAR İÇİN ÖZELLEŞTİRİLEBİLİR
TEMEL ÖZELLİKLER
Tasarım Hedefimiz EN ZORLU KOŞULLAR
Tüm Akülere Uygun
VRLA, NiCad, OPzS, OPzV ve Lityum iyon (LiFePO4) dâhil tüm endüstriyel akü tipleriyle uyumlu, gelişmiş ve yapılandırılabilir şarj fonksiyonları.
Dayanıklı Endüstriyel Tasarım
En zorlu ve ağır ortamlarda ödünsüz güvenilirlik için özel olarak seçilmiş bileşenler ve ağır hizmet tipi panolar (IP54'e kadar).
ModBus ve Uzaktan Haberleşme
ModBus protokollü standart RS-232 ve dört adet ayarlanabilir kuru kontak. Sorunsuz SCADA entegrasyonu için opsiyonel TCP/IP, RS485 ve IEC61850.
Hassas Çıkış Kontrolü
Gelişmiş güç elektroniği, bağlı akü gruplarını korumak ve ömürlerini belirgin şekilde uzatmak için düzgün ve dalgalanmasız DC çıkış (<%0,5 regülasyon) sağlar.
Gelişmiş Süreç Görünürlüğü
Giriş/çıkış değerlerinin doğru izlenmesi için dijital veya analog ölçüm cihazlarının yanı sıra gerçek zamanlı görselleştirme sağlayan net bir mimik diyagramla donatılmıştır.
Teknik özellikler
Aşağıdaki tablo, serideki iki modelin — GBC1VVV-AAA (tek faz) ve GBC3VVV-AAA (üç faz) — ESD Serisi teknik föyündeki özelliklerini olduğu gibi aktarmaktadır.
-
GBC1VVV-AAA
- FAZ
- Single Phase
- TİP
- Full Bridge
-
GBC3VVV-AAA
- FAZ
- Three Phase
- TİP
- 6 Pulse (OPT: 12 Pulse)
| Model | GBC1VVV-AAA | GBC3VVV-AAA |
|---|---|---|
| FAZ | Single Phase | Three Phase |
| TİP | Full Bridge | 6 Pulse (OPT: 12 Pulse) |
| GİRİŞ | ||
| Gerilim | 110VAC / 115VAC / 120VAC (American Voltage) 220VAC / 230VAC / 240VAC (European Voltage) (OPT: Others) |
190VAC / 200VAC / 210VAC (American Voltage) 380VAC / 400VAC / 415VAC (European Voltage) (OPT: Others) |
| Gerilim Aralığı | ±10% Standard (OPT: ±20%) | |
| Giriş Bağlantıları | 3W (PH+N+PE) (OPT: Without Neutral) | 5W (3PH+N+PE) |
| Frekans | 50Hz, 60Hz or 400Hz (±15%) | |
| Güç Faktörü | >0.7 | >0.8 (OPT: 0.9) |
| THDi | <50% | <32% (Optional <12%, 8%) |
| ÇIKIŞ | ||
| Gerilim ve Regülasyon | 24VDC / 48VDC / 60VDC / 110VDC / 125VDC / 220VDC / 250VDC / 400VDC / 600VDC < 0,5% | |
| Akım Kapasitesi | 10A to 200A | 10A to 2000A |
| Verim | >75% | >82% |
| Aşırı Yük | Current Limiting @100% of Nominal Current (Settable from Front Panel) | |
| Dalgalanma (Ripple) | <4% | <1% |
| AKÜ | ||
| Akü Tipi | VRLA / OPzV / OPzS / NiCad | |
| Akü Şarj Gerilimi | Depends on the Battery Type (Settable from Front Panel) | |
| Akü Şarj Akımı | Depends on the Battery Capacity (Settable Current Limit from Front Panel) | |
| Boost Şarj Zamanlayıcısı | 0 - 20 Hours (Settable from Front Panel) | |
| Gerilim Ayar Aralığı | 80% to 125% of Nominal Voltage | |
| ORTAM KOŞULLARI | ||
| Depolama Sıcaklığı | -25 to 70°C | |
| Çalışma Sıcaklığı | -10 to 50°C | |
| Bağıl Nem | 0 to 95% (Non-Condensing) | |
| Çalışma Rakımı | 1000m from MSL (1% derate each 100m after 1000m) | |
| Gürültü Seviyesi | <65% | <75% |
| İzolasyon | 1500VAC (OPT: 2000VAC ot 3000VAC) In/Out to Chassis | |
| İzolasyon Direnci | 200MΩ | |
| KORUMA, FONKSİYONLAR VE STANDARTLAR | ||
| Haberleşme | Standard: ModBus over RS232, 4 x Settable Volt-Free Contacts Optional: RS485, TCP/IP, IEC61850, 16 x Settable Volt-Free Contacts |
|
| Akü Koruması | Temperature Compansated Charge, Low Voltage Disconnect, Battery Curent Limit, MCB/MCCB, Boost Inhibit |
|
| Giriş / Çıkış Koruması | MCB/MCCB, Line Failure, DC&Battery Low/High Shutdown, Current Limit, Earth Fault, Over Temperature Load on Battery, Charger Failure, Emergency Stop, |
|
| Standartlar | IEC60146-2, IEC60204-1, IEC61204-2 | |
| İLAVE ÖZELLİKLER | ||
| Yük Çıkışı | Diode Dropper or DC/DC Converter | |
| Ölçü Aletleri | Analog or Digital Gauges for V, A, Hz, kVA etc. | |
| Besleme | Power Supply Redundancy from DC Source | |
| İlave (Opsiyonel) Korumalar | Fan Failure, SCR Fuse Failure, Breaker Off, External Block Parallel Fault, Temperature Probe Failure SPD, Cabinet Heater, Cabinet Lightning, Service Plug |
|
| FİZİKSEL ÖZELLİKLER | ||
| Kabin Tipi | Standalone Type | |
| Kabin Rengi | RAL7032, RAL7035 (OPT: Others) | |
| Koruma Sınıfı (IP) | IP20 (OPT: IP21 to IP54) | |
| Soğutma Sistemi | Fan Forced (OPT: Natural Cooling) | |
| Kablo Girişi | Bottom (OPT: Top, Side, Rear) | |
* Firmamız, ürünlerin model, görsel ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
Sıkça sorulan sorular
Yanıtlar ESD Serisi teknik föyünden alınmıştır.
ENCLOVE ESD Serisi akü şarj cihazı hangi modelleri ve güç aralığını kapsıyor?
ESD Serisi; 10A - 200A aralığında tek faz tam köprü ünite olan GBC1VVV-AAA ve 10A - 2000A aralığında üç faz 6 darbeli (OPT: 12 darbeli) ünite olan GBC3VVV-AAA olarak sunulur. Her iki model de 24VDC ile 600VDC arasındaki çıkış gerilimlerini kapsar.
ESD Serisi tristörlü şarj cihazı hangi DC çıkış gerilimlerini ve çıkış kalitesini sunar?
Standart çıkış gerilimleri 24VDC / 48VDC / 60VDC / 110VDC / 125VDC / 220VDC / 250VDC / 400VDC / 600VDC olup regülasyon < %0,5'tir. Dalgalanma tek faz modelde <%4, üç faz modelde <%1; verim ise sırasıyla >%75 ve >%82'dir.
ESD Serisi endüstriyel DC KGK hangi akü tiplerini şarj edebilir ve boost şarj ayarlanabilir mi?
Teknik özellik tablosunda VRLA / OPzV / OPzS / NiCad listelenmekte, teknik föyün ön sayfasında ayrıca LiFE4PO, Lityum İyon vb. belirtilmektedir. Şarj gerilimi akü tipine, şarj akımı ise akü kapasitesine bağlıdır ve her ikisi de ön panelden ayarlanabilir; boost şarj zamanlayıcısı 0 - 20 saat aralığında ayarlanabilir.
ESD Serisi akü şarj cihazının çalışma sıcaklığı ve ortam sınırları nedir?
Çalışma sıcaklığı -10 ila 50°C, depolama sıcaklığı -25 ila 70°C ve bağıl nem %0 ila %95 (yoğuşmasız) şeklindedir. Çalışma rakımı deniz seviyesinden 1000 m olup 1000 m'den sonra her 100 m'de %1 güç azaltması uygulanır.
ESD Serisi Modbus ve SCADA haberleşmesini destekliyor mu?
RS232 üzerinden ModBus ve 4 adet ayarlanabilir kuru kontak standarttır. RS485, TCP/IP, IEC61850 ve 16 adet ayarlanabilir kuru kontak opsiyonel olarak sunulur.
ESD Serisi endüstriyel akü şarj cihazı için hangi standartlar ve IP sınıfı geçerlidir?
Teknik föyde IEC60146-2, IEC60204-1 ve IEC61204-2 belirtilmekte olup ürün CE işareti taşımaktadır. Koruma sınıfı standart olarak IP20, opsiyonel olarak IP21 ile IP54 arasındadır; pano bağımsız tip olup RAL7032 veya RAL7035 (OPT: Diğer) renginde sunulur.
