Tam Galvanik İzolasyon
DC ile hassas AC yükler arasında eksiksiz bir elektriksel bariyer oluşturmak üzere standart çıkış izolasyon transformatörü (bakır veya alüminyum) içerir.
Endüstriyel İnvertör
EVR Serisi
İnvertörler / DC-AC Dönüştürücüler
Endüstriyel IGBT Esaslı İnvertörler
- Çıkışta Galvanik İzolasyon
- Optimize Edilmiş Çıkış Harmonikleri
- %300 Aşırı Yük
- IGBT Esaslı
- Paralel Çalışma
ENCLOVE Energy EVR Serisi, en zorlu ortamlar için geliştirilmiş sağlam bir endüstriyel invertördür ve 24VDC ile 600VDC arasındaki DC kaynak gerilimlerini hassas biçimde stabilize edilmiş AC beslemeye dönüştürür. 5kVA'dan 500kVA'ya kadar güç kapasiteleriyle sunulan seri, laboratuvar kalitesinde sinyal saflığı ve sorunsuz arıza toparlanması sağlamak için gelişmiş IGBT teknolojisi ile yüksek hızlı bir DSP kontrolör kullanır.
- Çıkış Gerilimi
- 110VAC to 600VACSiparişte belirlenir
- Verim (EVR3 Serisi)
- Up to 93%
- Bypass'a Geçiş
- <5ms
- Çalışma Sıcaklığı
- -10 to 50°C
Ürüne Genel Bakış

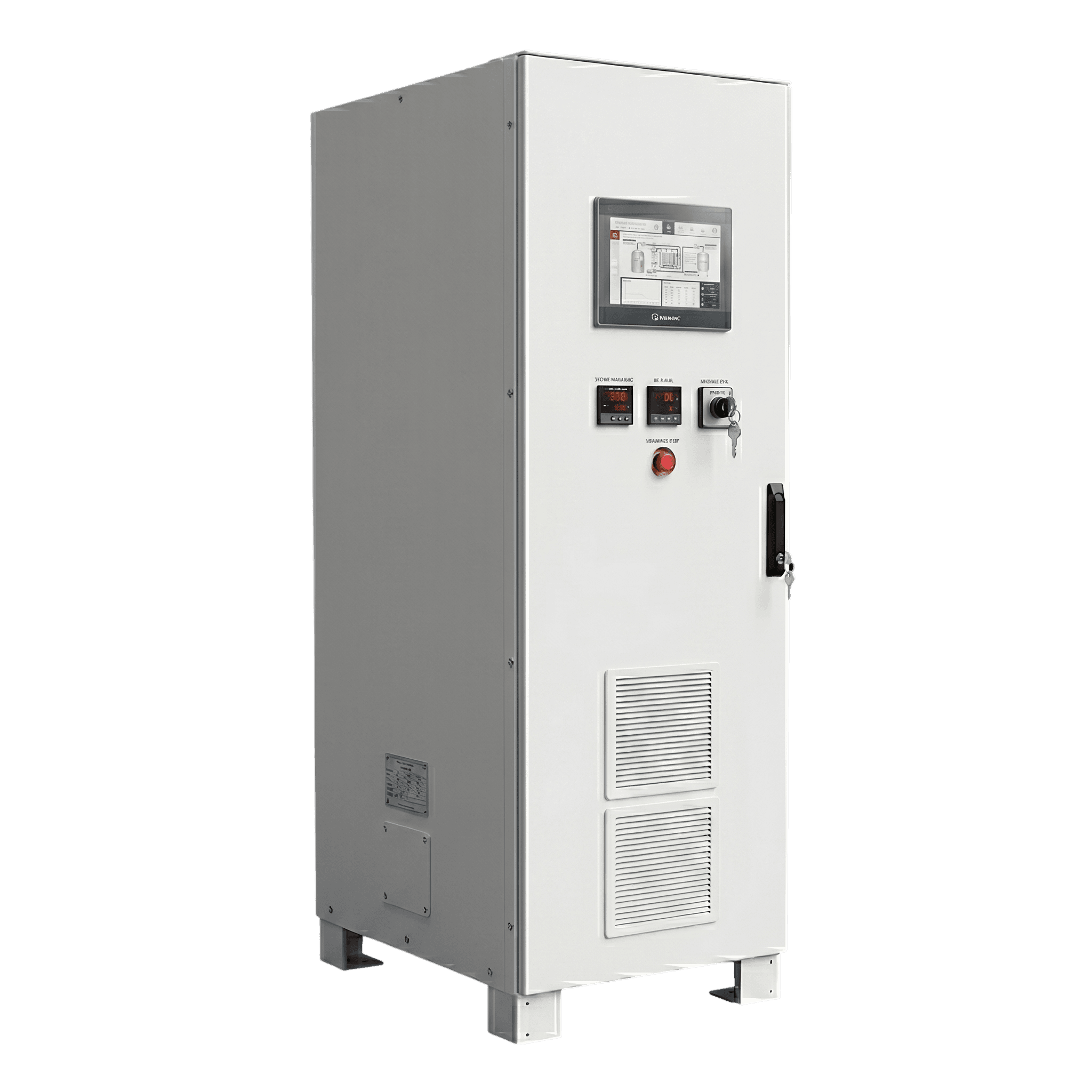

Sürekli ve kritik endüstriyel kullanım için üretilen Enclove EVR Serisi, DC kaynaklardan üstün güvenilirlikle kararlı AC enerji sağlar. Gelişmiş IGBT teknolojisi ve yüksek hızlı DSP kontrolör kullanarak hassas güç dönüşümü ve azami çalışma süresi için kesintisiz bypass geçişi sunar. Standart dahili izolasyon transformatörü, opsiyonel HMI dokunmatik ekranla izleme ve IP55'e kadar özelleştirilebilir konfigürasyonlarıyla EVR Serisi, dayanıklılığı akıllı kontrolle birleştirerek ağır endüstriyel uygulamalar için güvenilir tercih hâline gelir.
Dikkat çekici +20 yıllık tasarım ömrü ve modüler mimarisi; petrol ve gaz, denizcilik ile madencilik operasyonları için 24V'tan 600V'a uzanan geniş DC giriş aralığında uzun vadeli güvenilirlik sağlar.
Teknik Öne Çıkanlar
- Yüksek frekanslı PWM dönüşümlü gelişmiş IGBT teknolojisi
- Hızlı işlem ve arıza toparlanması için yüksek hızlı DSP kontrolör
- Tam galvanik koruma için standart dahili izolasyon transformatörü
- Ek ayar gerektirmeyen $\pm 30\%$ geniş DC giriş gerilimi toleransı
- Endüstriyel yükler için %200'e varan üstün aşırı yük kapasitesi
- IP20'den IP55'e kadar özelleştirilebilir koruma sınıfı
- Azami sistem kullanılabilirliği için kesintisiz bypass geçişi
- CE, EN 62040-1 ve EN 62040-2 uluslararası standartlarına uygunluk
-
YEDEKLİ ÇALIŞMA
N+1 KONFİGÜRASYON YÜKLERİNİZİN HER ZAMAN BESLENMESİNİ SAĞLAR
-
TAM GALVANİK İZOLASYON
AL VEYA CU TRANSFORMATÖRLERLE GİRİŞ VE ÇIKIŞ ARASINDA TAM İZOLASYON
-
TAM ÖNDEN ERİŞİM
KOLAY BAKIM VE ONARIM. TÜM BİLEŞENLERE ÖNDEN ERİŞİLEBİLİR
-
ENTEGRE TOPOLOJİ
DAĞITIM SİSTEMİ GİBİ ENTEGRE EDİLEBİLİR ÖZELLİKLERLE HEPSİ BİR ARADA TASARIM
TEMEL ÖZELLİKLER
Tasarım Hedefimiz EN ZORLU KOŞULLAR
Geniş DC Çalışma Aralığı
%25'e varan giriş gerilimi toleransı, en dengesiz senaryolarda dahi çalışmanın sürmesini sağlar. Akü kesme gerilimi ayarlanabilir.
Dayanıklı Endüstriyel Tasarım
En zorlu ve ağır ortamlarda ödünsüz güvenilirlik için özel olarak seçilmiş bileşenler ve ağır hizmet tipi panolar (IP54'e kadar).
ModBus ve Uzaktan Haberleşme
ModBus protokollü standart RS-232 ve dört adet ayarlanabilir kuru kontak. Sorunsuz SCADA entegrasyonu için opsiyonel TCP/IP, RS485 ve IEC61850.
Ayarlanabilir Parametreler
Kullanıcı tarafından ayarlanabilen çalışma ayarları, tüm sahalarda kolay yapılandırma imkânı verir. Farklı senaryolarda farklı çalışma modlarına izin verir.
Gelişmiş Süreç Görünürlüğü
Giriş/çıkış değerlerinin doğru izlenmesi için dijital veya analog ölçüm cihazlarının yanı sıra gerçek zamanlı görselleştirme sağlayan net bir mimik diyagramla donatılmıştır.
Ağır Hizmet Beslemesi
Yüksek aşırı yük kapasitesi (%200'e kadar), sistemi ağır endüstriyel makinelerin zorlu ani akımları için mükemmel şekilde uygun kılar.
Teknik özellikler
Aşağıdaki tablo E-VR Serisi teknik föyünden aynen aktarılmıştır ve serideki her iki modeli kapsar: tek fazlı EVR1 Serisi ve üç fazlı EVR3 Serisi.
-
EVR1 SERIES
- Çıkış Fazı
- Single Phase
- Dönüşüm Topolojisi
- Insulated Gate Bipolar Transistor (IGBT)
- Kontrol
- DSP Controller
-
EVR3 SERIES
- Çıkış Fazı
- Three Phase
- Dönüşüm Topolojisi
- Insulated Gate Bipolar Transistor (IGBT)
- Kontrol
- DSP Controller
| Model | EVR1 SERIES | EVR3 SERIES |
|---|---|---|
| Çıkış Fazı | Single Phase | Three Phase |
| Dönüşüm Topolojisi | Insulated Gate Bipolar Transistor (IGBT) | |
| Kontrol | DSP Controller | |
| GİRİŞ | ||
| Gerilim | 24VDC to 220VDC | 24VDC to 600VDC |
| Bypass Gerilimi | 110VAC to 600VAC (Defined on order) | |
| Bypass Frekansı | 50, 60 or 400 Hz | |
| ÇIKIŞ | ||
| Güç | Up to 200kVA | Up to 500kVA |
| Gerilim | 110VAC to 600VAC (Defined on order) | |
| Gerilim Toleransı | ±1% (Static), ±5% (Dynamic 100% load change 50ms) | |
| Frekans | 50Hz, 60Hz or 400Hz (±%1 sync, ±0,5 not sync) | |
| Dalga Formu | Pure Sine Wave | |
| Çıkış Güç Faktörü | 0.8 | |
| Verim | Up to 90% | Up to 93% |
| Tepe Faktörü | 3:1 | |
| Bypass'a Geçiş | <5ms | |
| İnvertöre Geçiş | 0 ms (Re-Transfer delay adjustable) | |
| Toplam Harmonik Distorsiyon (THDu) | Lineer Load ≤ %2 Non Lineer Load ≤ %5 |
|
| İnvertör Aşırı Yük Karakteristiği | 125% load - 10mins / 150% Load - 1min / 200% Load - 1sec | |
| Bypass Aşırı Yük Karakteristiği | 110% load - Continuous / 150% Load - 1min / 1000% Load - 50msewc | |
| FİZİKSEL ÖZELLİKLER | ||

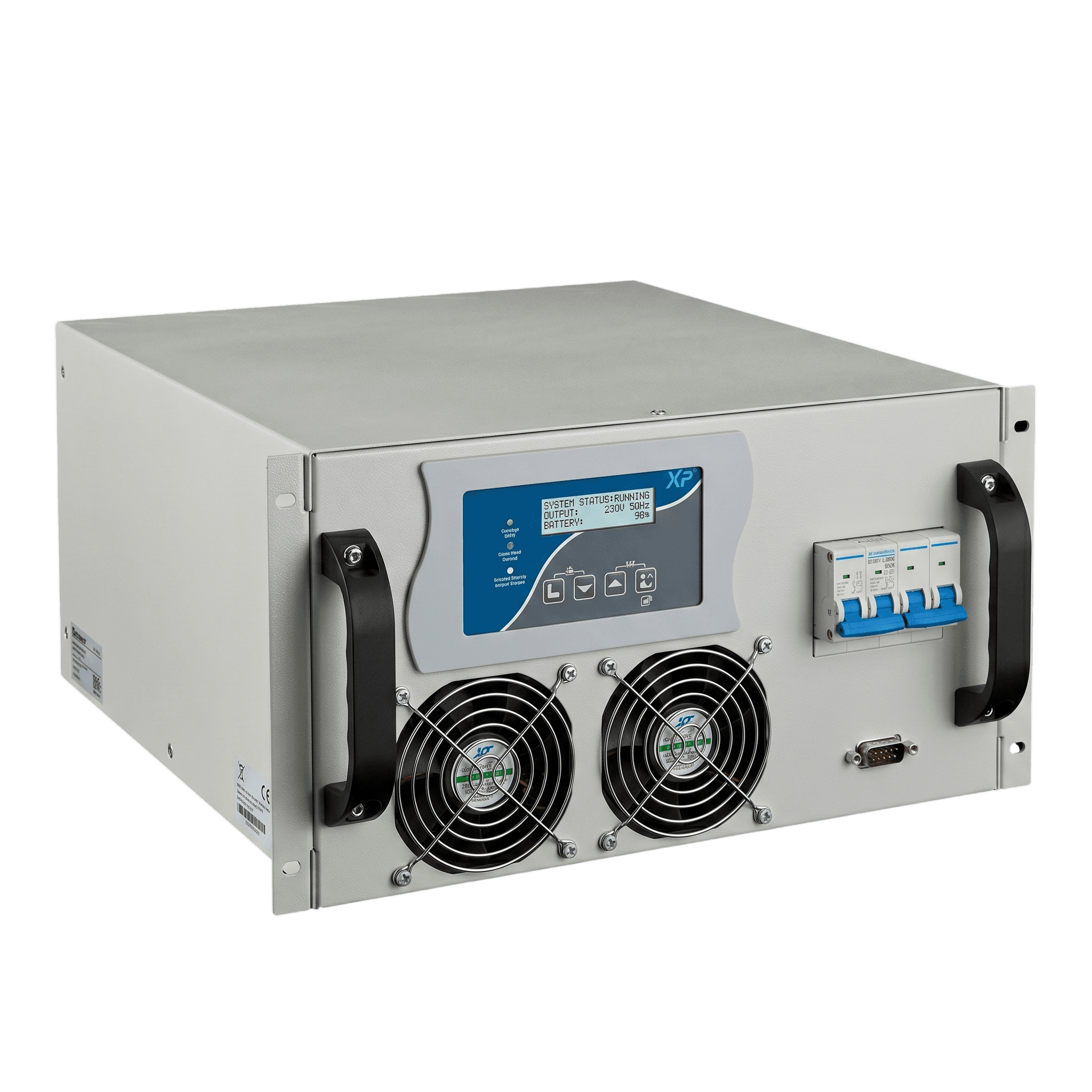

| Kabin Tipi | Rack / Tower / Wall Mounted | |
| Kabin Rengi | RAL7032, RAL7035 (Others Optional) | |
| Koruma Sınıfı (IP) | IP20 (up to IP55 - Optional) | |
| Soğutma Sistemi | Fan Forced Cooling (Natural Cooling, Water Cooling, Smart Fans Optional | |
| Kablo Girişi | Bottom (Others Optional) | |
| ORTAM ÖZELLİKLERİ | ||
| Depolama Sıcaklığı | -25 to 70°C | |
| Çalışma Sıcaklığı | -10 to 50°C | |
| Bağıl Nem | 0 to 95% (Non-Condensing) | |
| Çalışma Rakımı | 1000m from MSL (1% derate each 100m after 1000m) | |
| Gürültü Seviyesi | 55dB to 80dB | |
| HABERLEŞME | ||
| Standart Haberleşme | ModBus RTU RS232 (OPT: RS485, ModBus TCP/IP, SNMP and IEC61850), Dry Contact x4 (OPT: to x16) | |
| Paralel Çalışma | Up to 2 Units (Dual Redundant or Capacity) | |
| HMI | LED/LCD Panel (OPT: Touch Screen Panel, Mimic Panel) | |
| Diller | Turkish, English, German, Dutch, Portuguese, Spanish, Russian | |
| ÖZELLİKLER | ||
| Korumalar | MCB or MCCB for Input and Output Line Failure, AC Synchronization, Short Circuit Output Current Limiting, Overload, Over Voltage, UnderVoltage, Over Temperature |
|
| Bakım Bypass | Full Isolation of the Unit with Maintenence Bypass | |
| Göstergeler | Input, Output, Bypass Analog/Digital Gauges (V, A, Hz, VA, THD, PF) | |
| DC Besleme | Output & Battery Monitoring Continue (when AC Fails) | |
| Korumalar | Fan Failure, SCR Fuse Failure, Breaker Off, External Block, Parallel Fault | |
| Diğer | Cabinet Heater, Cabinet Lighting, Service Plug | |
| STANDARTLAR | ||
| EN 62040-1 | General and Safety Requirements for UPS | |
| EN 62040-2 | Electromagnetic Compatibility (EMC) Requirements fo UPS | |
| ISO14001 - ISO9001 | Quality Assurance | |
* Firmamız, ürünlerin model, görsel ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
Sıkça sorulan sorular
Yanıtlar EVR Serisi teknik föyünden alınmıştır.
ENCLOVE E-VR Serisi endüstriyel invertör hangi güç aralığını kapsıyor?
Seri iki model ailesinden oluşur: 200kVA'ya kadar tek fazlı EVR1 Serisi ve 500kVA'ya kadar üç fazlı EVR3 Serisi. DC giriş, EVR1 Serisi'nde 24VDC - 220VDC, EVR3 Serisi'nde ise 24VDC - 600VDC'dir.
E-VR Serisi invertörün çıkış dalga formu ve geçiş süresi nedir?
Çıkış saf sinüs dalgadır; toplam harmonik distorsiyon lineer yükte ≤ %2, non-lineer yükte ≤ %5'tir. Bypass'a geçiş <5ms, invertöre geçiş ise 0 ms'dir (geri transfer gecikmesi ayarlanabilir); gerilim toleransı ±%1 (statik), ±%5 (dinamik, 50ms'de %100 yük değişimi) şeklindedir.
EVR Serisi invertör hangi aşırı yükü karşılayabilir?
İnvertör aşırı yük karakteristiği %125 yükte 10 dakika / %150 yükte 1 dakika / %200 yükte 1 saniyedir. Bypass üzerinde ünite %110 yükte sürekli / %150 yükte 1 dakika / %1000 yükte 50 msn çalışır.
E-VR Serisi'nin çalışma sıcaklığı ve rakım sınırları nedir?
Çalışma sıcaklığı -10 ila 50°C, depolama sıcaklığı -25 ila 70°C ve bağıl nem %0 ila %95 (yoğuşmasız) şeklindedir. Çalışma rakımı deniz seviyesinden 1000m'dir (1000m'den sonra her 100m'de %1 güç kaybı) ve gürültü seviyesi 55dB ile 80dB arasındadır.
EVR Serisi invertör ModBus ve SCADA haberleşmesini destekliyor mu, üniteler paralel çalışabilir mi?
Standart haberleşme ModBus RTU RS232 (OPT: RS485, ModBus TCP/IP, SNMP ve IEC61850) ve 4 adet kuru kontaktır (OPT: 16 adede kadar). Paralel çalışma 2 üniteye kadar desteklenir (çift yedekli veya kapasite artırımı) ve HMI, LED/LCD paneldir (OPT: dokunmatik ekran paneli, mimik panel).
ENCLOVE E-VR Serisi endüstriyel invertör hangi standartlara uygundur?
Teknik föyde KGK'lar için genel ve güvenlik gereklilikleri kapsamında EN 62040-1, KGK'lar için elektromanyetik uyumluluk (EMC) gereklilikleri kapsamında EN 62040-2 ve kalite güvencesi kapsamında ISO14001 - ISO9001 listelenmektedir.
