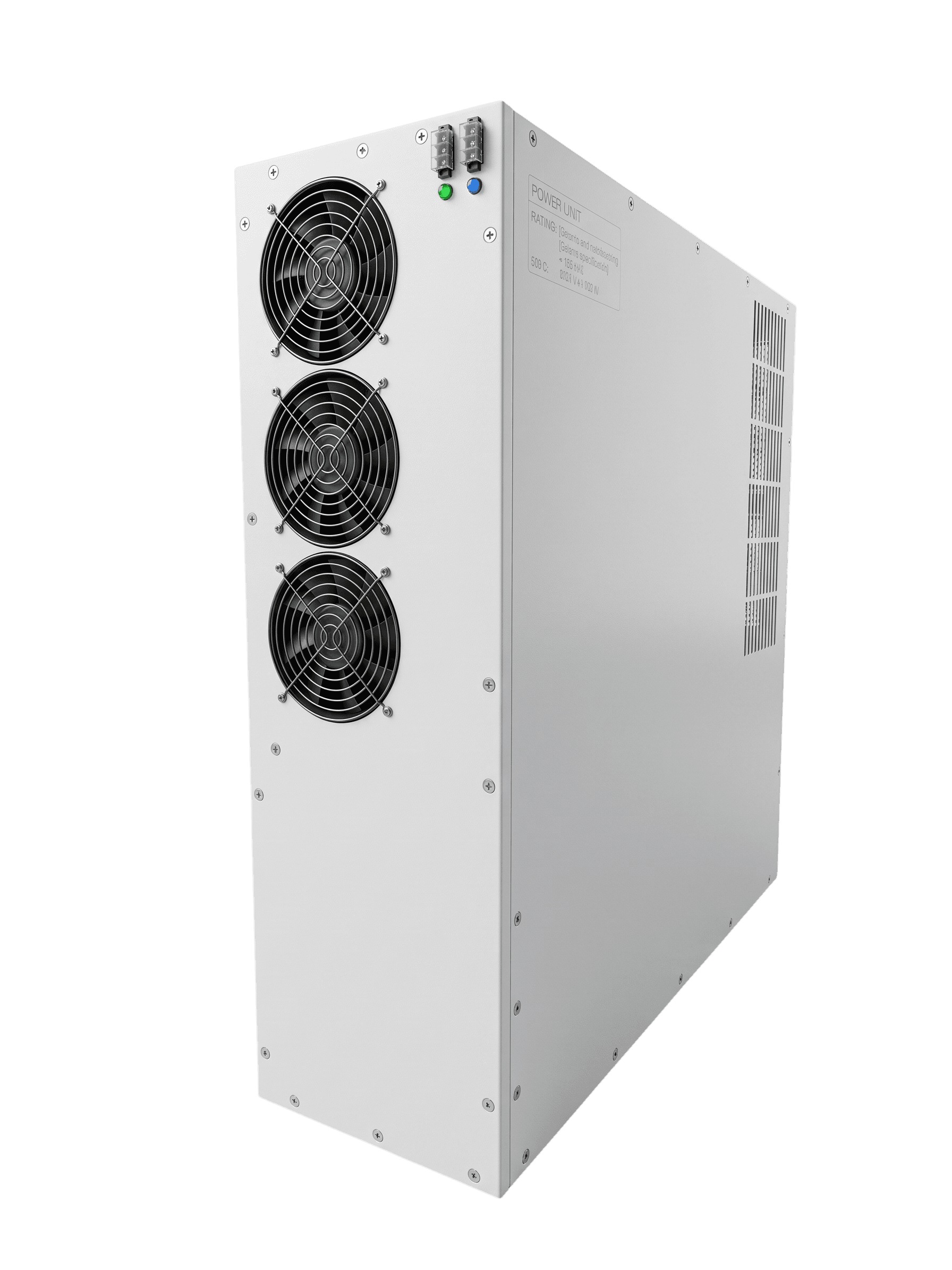

Benzersiz Modüler ve Esnek Tasarım:
Yatay ölçeklenebilirlik ve kolay genişleme için tasarlanmıştır; sistem yerleşimini optimize ederken bakım sürelerini en aza indirir (kısa ortalama onarım süresi)
Frekans Konvertörü
NSP SERİSİ
Sahil Enerjisi Konvertörleri
Denizcilik Tipi Sahil Enerjisi Konvertörleri
- Zorlu Ortam
- Çift Yönlü Enerji Akışı
- Gemi Frekans Dönüştürücü
- Modül Başına 100kVA
- 50/60/400Hz
ENCLOVE Energy'nin NSP Serisi Sahil Enerjisi Konvertörü (10kVA–1000kVA); zorlu denizcilik, ulaşım ve ağır sanayi ortamları için kesintisiz ve laboratuvar kalitesinde AC enerji sunar. Ölçeklenebilir modüler mimari ve çift yönlü dört bölgeli teknolojiyle geliştirilen sistem, esnek enerji dağıtımı ve en aza indirilmiş bakım süreleri sağlar. Sağlam IP54 koruma sınıfı ve tam galvanik izolasyonla üretilen NSP Serisi; zorlu rıhtım ve açık deniz koşullarına karşı azami güvenilirlik ve kaynağa sıfır etkili koruma güvencesi verir.
- Güç Aralığı
- 10 to 1000kVA
- Verim
- 94%
- Çıkış Frekansı Hassasiyeti
- ±0,01%
- Giriş Akımı Harmoniği
- <3% THDi
Ürüne Genel Bakış
ENCLOVE NSP Serisi Sahil Enerjisi Konvertörü, dünyanın en zorlu işletme ortamlarına dayanacak şekilde geliştirilmiş, ileri teknolojili ve son derece esnek bir güç dönüşüm sistemidir. 10kVA'dan 1000kVA'ya uzanan geniş kapasite yelpazesiyle bu seri; rıhtımda gemiye enerji bağlantısı, ticari marinalar, tersaneler, demiryolu ulaşım altyapısı ve kritik endüstriyel tesisler için özel olarak tasarlanmıştır. Standart IP54 koruma sınıfı (opsiyonel IP55), konformal kaplamalı baskılı devre kartları ve entegre denizcilik filtrasyon sistemleriyle üretilen pano; yüksek nem, toz ve aşındırıcı deniz atmosferine karşı tam koruma sağlar.
Dayanıklı gövdesinin içinde NSP Serisi, çok yüksek giriş güç faktörü (>%0,99) ve düşük akım distorsiyonu (THDi<%3) ile temiz ve stabilize edilmiş AC enerji sunmak için gelişmiş IGBT redresör ve invertör teknolojisi kullanır. Çift yönlü dört bölgeli çalışması kesintisiz enerji dağıtımına imkân verirken dahili galvanik izolasyon hem kaynağı hem de yükü gerilim dalgalanmalarından ve deniz kaynaklı galvanik korozyondan korur. Gerçek zamanlı olay kaydı sunan 7 inç çok dilli renkli dokunmatik ekran üzerinden yönetilen NSP Serisi; yatay modüler ölçeklenebilirliği opsiyonel denizcilik sertifikalarıyla (BV, DNV GL, ABS, RINA) birleştirerek ödünsüz işletme sürekliliği güvencesi verir.
Teknik Öne Çıkanlar
- Kolay kapasite artışı ve hızlı servis için yatay genişleme imkânıyla 10kVA'dan 1000kVA'ya modüler kapasite.
- Dört bölgeli enerji akışı kabiliyeti esnek enerji dağıtımı ve enerji yönetimi sağlar.
- IP54 koruma sınıfına sahip pano (opsiyonel IP55), konformal kaplamalı PCB'ler ve denizcilik filtrasyon sistemi.
- Kapsamlı galvanik izolasyon, ters polarite koruması ve galvanik korozyon önlemesiyle üretilmiştir.
- Gelişmiş IGBT topolojisi >0,99 giriş güç faktörü ve THDi< %3 giriş akımı harmoniği sağlar.
- Özel denizcilik ve havacılık yükleri için 50Hz, 60Hz ve 400Hz ($\pm0.01\%$) hassas çıkış frekanslarını destekler.
- 2.000 olaya kadar gerçek zamanlı kayıt tutan, DSP kontrollü entegre 7 inç renkli TFT dokunmatik ekran.
- Çift giriş konfigürasyonlarını ve kritik yükleri düşürmeden opsiyonel kesintisiz jeneratör transferini destekler.
-
MARİNALAR VE TERSANELER
KOMPAKT TASARIMIYLA HEM MARİNALAR HEM DE TERSANELER İÇİN UYGUNDUR
-
MODÜLER TASARIM
MODÜLER YAPISI SAYESİNDE GÜVENİLİR, ÖLÇEKLENEBİLİR VE BAKIMI KOLAY
-
ÇİFT YÖNLÜ TEKNOLOJİ
DÖRT BÖLGELİ ENERJİ AKIŞI KABİLİYETİYLE ÇİFT YÖNLÜ ÇALIŞMA
-
KULLANICI DOSTU HMI
TÜM PARAMETRELER KULLANICI DOSTU DOKUNMATİK PANELDEN İZLENEBİLİR
-
YÜKSEK KORUMA SINIFI
IP54 KORUMA SINIFI GEMİLERDE VE SAHİLDE KURULUMA İMKÂN VERİR
Öne çıkan özellikler
Çift Giriş ve Kesintisiz Transfer (Opsiyonel):
Çift giriş kurulumlarını ve kaynak geçişlerinde kritik yükleri duruş olmadan korumak için opsiyonel kesintisiz jeneratör transferini destekler.
Üstün Ortam Koruması:
Zorlu, nemli veya tozlu endüstriyel ortamlara dayanmak için konformal kaplamalı baskılı devre kartları ve dahili denizcilik filtrasyon sistemi kullanır.
Kapsamlı Elektriksel Koruma:
Giriş ile çıkış arasında sağlam galvanik izolasyon, galvanik korozyon koruması ve ters polarite korumasıyla donatılmıştır.
Kaynağa Sıfır Etkili Teknoloji:
Çok yüksek giriş güç faktörü (>0,99) ve düşük giriş akımı distorsiyonu (THD <%3) sağlayan gelişmiş IGBT redresör ve invertör tasarımına sahiptir.
Gelişmiş Arayüz ve Kontrol:
En son teknoloji DSP kontrolüyle desteklenen 7" çok dilli dokunmatik panel arayüzü üzerinden yönetilir ve ayrıntılı parametrelerle 2000 olaya kadar gerçek zamanlı kayıt tutar.
Teknik özellikler
Aşağıdaki tablo NSP Serisi teknik föyünden aynen aktarılmıştır ve 10kVA - 1000kVA güç aralığının tamamında tek yapılandırılabilir model serisini, NSP-3PXXXNI-3PXXXNI-XXXXK-XXX-XXX'i kapsar.
| GÜÇ ARALIĞI | 10kVA - 1000kVA |
|---|---|
| MODEL ADI | NSP-3PXXXNI-3PXXXNI-XXXXK-XXX-XXX |
| GİRİŞ | |
| Gerilim | 170 – 520V 3P + PE (different input voltages with input transformer) |
| Maksimum Besleme Gerilimi | ±10% |
| Nominal Giriş Frekansı | 50/60Hz |
| Frekans Toleransı | 30 - 70Hz |
| Giriş Bağlantısı | 3P or 3P+N (with or without neutral) (Neutral Optional) |
| Akım Harmoniği | <3% THDi (at nominal load) |
| Güç Faktörü | > 0.99 |
| ÇIKIŞ | |
| Güç | 10 kVA to 1000kVA |
| Güç Faktörü | 0.9 (1.0 Optional) |
| Gerilim | 208/380/400/415/440/480/690 VAC 3P+PE (N Optional) |
| Gerilim Toleransı | Static ±1%, Dynamic ±3% |
| Frekans | 50Hz / 60Hz/400Hz ±0,01% |
| Gerilim Harmoniği | Linear Load <1% / Non-Linear Load <3% |
| Aşırı Yük Kapasitesi | 10 min. @ <125% Load 1 min. @ <150% Load |
| Kısa Devre Değeri | 2 sec. @ 200% Load |
| Verim | 94% |
| GENEL | |
| Kabin Tipi | Standalone |
| Kabin Rengi | RAL7032, RAL7035 (Other colours optional) |
| Koruma Sınıfı (IP) | IP54 (IP55 - Optional) |
| Kullanıcı Paneli | 7-inch touch panel with a color TFT display |
| Haberleşme Portları | RS232, RS485, MOD-Bus, J-Bus, CAN-Bus, SNMP(Optional), Dry Contact (Optional) |
| Çalışma Sıcaklığı | 0 – 50°C |
| Depolama Sıcaklığı | -20 – 70°C |
| Soğutma Tipi | Forced-air cooling with fan speed adjusted according to the load Optional (Optional liquid cooling: 6 L/min flow rate per 100 kW. Non-corrosive coolant) |
| Sıcaklığa Bağlı Güç Azaltma | 2% power loss per 1°C above 40°C, up to 50°C. |
| Çalışma Rakımı | <1000m, Correction Factor 1. / <2000m, Correction Factor >0.92, / <3000m; Correction Factor >0.84 |
| Nem | <95% without condensation |
| Gürültü Seviyesi | <65 dBA |
| Standartlar (Genel) | ISO 9001, ISO 14001, ISO 45001, EN62040-2, EN62040-1, EN60950, EN62040-3 |
| Standartlar (Denizcilik) | Marine certifications available upon request (BV, DNV GL, ABS, RINA, CCS, LR) (Optional) |
| Boyutlar | Dimensions: Available upon request |
| Diğer | Cabinet Heater, Cabinet Lighting, Service Plug |
Firmamız, ürünlerin model, görünüm ve teknik özelliklerini önceden haber vermeksizin değiştirme hakkını saklı tutar.
Sıkça sorulan sorular
Yanıtlar NSP SERİSİ teknik föyünden alınmıştır.
ENCLOVE NSP Serisi sahil enerjisi konvertörünün güç aralığı nedir?
NSP Serisi 10kVA - 1000kVA aralığını kapsar ve NSP-3PXXXNI-3PXXXNI-XXXXK-XXX-XXX model adıyla sipariş edilir. Çıkış gücü, 0.9 çıkış güç faktöründe (1.0 opsiyonel) 10 kVA ile 1000kVA arasında belirtilmiştir.
NSP Serisi, 50Hz sahil beslemesini gemi için 60Hz veya 400Hz'e dönüştürebilir mi?
Çıkış frekansı 50Hz / 60Hz/400Hz ±0,01%'dir. Giriş tarafı, 30 - 70Hz frekans toleransıyla nominal 50/60Hz besleme kabul eder.
NSP sahil enerjisi konvertörü hangi giriş ve çıkış gerilimlerini destekler?
Giriş gerilimi 170 – 520V 3P + PE'dir; giriş transformatörü kullanılarak farklı giriş gerilimleri mümkündür ve giriş bağlantısı 3P ya da 3P+N (nötrlü veya nötrsüz) şeklindedir. Çıkış gerilimi seçenekleri 208/380/400/415/440/480/690 VAC 3P+PE (N opsiyonel) olup statik ±%1, dinamik ±%3 toleransta tutulur.
NSP Serisi'nin çalışma sıcaklığı, nem ve rakım sınırları nedir?
Çalışma sıcaklığı 0 – 50°C, depolama sıcaklığı -20 – 70°C ve nem yoğuşmasız olarak <%95'e kadardır. Sıcaklığa bağlı güç azaltma, 40°C üzerinde 50°C'ye kadar her 1°C için %2 güç kaybı şeklindedir; rakım düzeltme katsayıları <1000m için 1, <2000m için >0.92 ve <3000m için >0.84 olarak verilmiştir.
NSP Serisi'nde hangi haberleşme portları ve izleme arayüzü bulunur?
Haberleşme portları RS232, RS485, MOD-Bus, J-Bus, CAN-Bus olup SNMP (opsiyonel) ve kuru kontak (opsiyonel) sunulur. Yerel kullanım, renkli TFT ekranlı 7 inç dokunmatik panel üzerinden gerçekleşir.
NSP sahil enerjisi konvertörü hangi standartları ve denizcilik sertifikalarını karşılar?
Listelenen genel standartlar ISO 9001, ISO 14001, ISO 45001, EN62040-2, EN62040-1, EN60950, EN62040-3'tür. Denizcilik sertifikaları (BV, DNV GL, ABS, RINA, CCS, LR) talep üzerine opsiyonel olarak sağlanır.
