Yüksek Verim
Yüksek verimli güç dönüşümü
Frekans Konvertörü

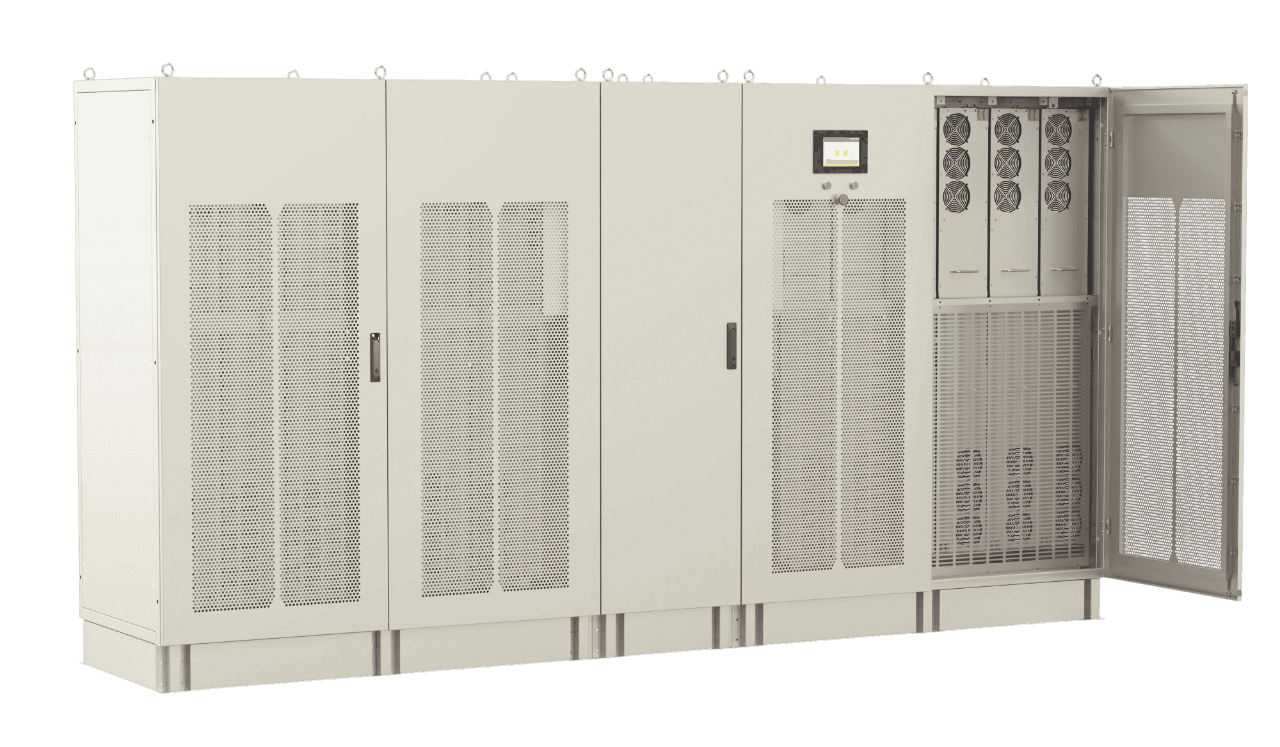

PROTEUS Serisi
Frekans Konvertörleri
Denizcilik Tipi Modüler Frekans Konvertörleri
- Modüler Yapı
- Çift Yönlü Enerji Akışı
- Kolay Bakım
- Modül Başına 100kVA
- 50/60/400Hz
ENCLOVE Energy Denizcilik Tipi PROTEUS Serisi Frekans Konvertörü sistemi; 60Hz veya 400Hz enerji gerektiren güç sistemlerinin 50Hz şebekelerden, 50Hz veya 400Hz besleme gerektiren sistemlerin ise 60Hz şebekelerden beslenmesine imkân verir. Ayrıca yüklerin ihtiyaç duyduğu farklı gerilim standartlarını karşılamak için de kullanılır.
- Güç aralığı
- 40 kVA to 40 MVA
- Verim (50/60Hz)
- >96% izolasyon transformatörsüz
- Giriş güç faktörü
- > 0.99
- Çalışma sıcaklığı
- 0 – 50°C
Ürüne Genel Bakış
Denizcilik Tipi PROTEUS Frekans Konvertörü sistemi, modüler yapıdaki güç elektroniği bileşenlerinden oluşan bir veya daha fazla redresör ve invertör modülünden meydana gelir. Sistem çift çevrim yapısına sahiptir; önce redresör modülüyle AC gerilimi filtrelenmiş DC gerilime dönüştürür, ardından invertör modülü bu filtrelenmiş DC gerilimi yükün ihtiyaç duyduğu AC frekans ve gerilim standardına çevirir.
PROTEUS Serisi; jeneratörler ve diğer SFC'ler gibi farklı gerilim kaynaklarıyla paralel çalışabilir. Programlanabilir droop kontrol özelliği sayesinde yük paylaşımı herhangi bir haberleşmeye gerek kalmadan yapılır.
Teknik Öne Çıkanlar
- Paralel bağlantı ile 40MVA'ya kadar besleme sağlanabilir.
- Rejeneratif güç ve düşük akımlı IGBT'li PWM redresör yapısıyla yüksek güç faktörü
- Modüler yapı ve yedek modül sayesinde yüksek güvenilirlikte çalışma.
- Opsiyonel çıkış transformatörüyle tam izoleli çıkış
- Farklı güçteki SFC'ler ve jeneratörlerle yük paylaşımı
- Dört bölgeli çalışma sayesinde sorunsuz çift yönlü çalışma ve şebekeye besleme. Enerji her zaman her iki yöne akabilir.
- Opsiyonel titreşim emici takozlarla artırılmış mekanik dayanım
- Renkli grafik ekranlı dokunmatik panel
-
DENİZCİLİK TİPİ
DENİZCİLİK SERTİFİKALARI VE DENİZCİLİK BİLEŞENLERİYLE ONAYLI
-
MODÜLER YAPI
AYRI REDRESÖR VE İNVERTÖR MODÜLLERİ KOLAY ONARIM SAĞLAR
-
KULLANICI DOSTU HMI
TÜM PARAMETRELER KULLANICI DOSTU DOKUNMATİK PANELDEN İZLENEBİLİR
-
DARBE VE TİTREŞİME DAYANIKLI
GÜÇLÜ DARBELERE VE TİTREŞİMLERE DAYANIKLI SAĞLAM YAPI (OPSİYONEL TİTREŞİM EMİCİ TAKOZLAR)
Öne çıkan özellikler
Temiz Sinüzoidal Çıkış
Temiz ve tam sinüzoidal dalga formunda çıkış gerilimi
Geniş Giriş Aralığı
50/60Hz geniş giriş gerilim aralığı
Haberleşme Seçenekleri
Geniş haberleşme seçeneği yelpazesi
Gerilim Düşümü Kompanzasyonu
Çıkış kablosu gerilim düşümü kompanzasyonu
Kesintisiz Yük Transferi
Kaynaklar arasında kesintisiz yük transferi
Teknik özellikler
Aşağıdaki tablolar PROTEUS Serisi teknik föyünden aynen aktarılmıştır ve aynı 40kVA - 40MVA aralığının iki konfigürasyonunu kapsar: 50/60Hz çıkışlı model (PTS1) ve 400Hz çıkışlı model (PTS4).
-
50 / 60 Hz
- GÜÇ ARALIĞI
- 40kVA - 40MVA
- MODEL ADI
- PTS-XPXXXNI-XPXXXNI-XXK-XXX-XXX
-
400 Hz
- GÜÇ ARALIĞI
- 40kVA - 40MVA
- MODEL ADI
- PTS-XPXXXNI-XPXXXNI-XXK-XXX-XXX
| Frekans | 50 / 60 Hz | 400 Hz |
|---|---|---|
| GÜÇ ARALIĞI | 40kVA - 40MVA | |
| MODEL ADI | PTS-XPXXXNI-XPXXXNI-XXK-XXX-XXX | |
| GİRİŞ | ||
| Gerilim | 380 – 480V ±10% (different input voltages with input transformer) | |
| Maksimum Besleme Gerilimi | ±10% | |
| Nominal Giriş Frekansı | 50/60 Hz | |
| Frekans Toleransı | ±15Hz | |
| Giriş Bağlantısı | 3P or 3P+N (with or without neutral) | |
| Aşırı Gerilim Kategorisi | III | |
| Akım Harmoniği | <3% THDi (at nominal load) | |
| Güç Faktörü | > 0.99 | |
| ÇIKIŞ | ||
| Güç | 40 kVA to 40 MVA | |
| Güç Faktörü | 0.9 | |
| Gerilim | 380 – 480V (Different output voltages with output transformer) | 115VAC/440VAC ±%1 (3 PHASE)(MIL-STD-1399 (Tip III) compliance for marine applications) |
| Frekans | 50 or 60Hz (More different frequency options on order) | 400Hz ±%0.1 (MIL-STD-1399 (Tip III) compliance for marine applications) |
| Gerilim Harmoniği | <2.5% THDv (at linear load) | |
| Aşırı Yük Kapasitesi | 10 mins. @ <120% Load 30 sec. @ <150% Load |
|
| Kısa Devre Değeri | 2 sec. @ 200% Load | |
| Tepe Faktörü | 3:1 | |
| Statik Gerilim Hassasiyeti | ±1% | |
| Frekans Hassasiyeti | ±0.1% | |
| Verim | >96% (without isolation transformers) | >93% |
| GENEL | ||
| Kabin Tipi | Standalone | |
| Kabin Rengi | RAL7032, RAL7035 (Others Optional) | |
| Koruma Sınıfı (IP) | IP20 (up to IP55 - Optional) | |
| Kullanıcı Paneli | 7 inch. Toucpanel with colour TFT | |
| Çalışma Sıcaklığı | 0 – 50°C | |
| Soğutma Tipi | Forced Air Cooling with a fan that speed is adjusted according to the load Optional (Liquid cooling 6lt/min flow rate per 100kw. Non corrosive coolant 0 – 40°C) |
|
| Sıcaklığa Bağlı Güç Azaltma | 2% power loss per 1°C up to 50°C above 40°C. | |
| Çalışma Rakımı | 1% power loss for every 100m up to 2000m over 1000m | |
| Nem | <95% without condensation | |
| Gürültü Seviyesi | 65-75 dBA | |
| Standartlar (Genel) | ISO 9001, ISO 14001, ISO 45001, IEC62103 / EN50178; CE | |
| Standartlar (Denizcilik) | Marine Certificates on Request (BV, DNV GL, ABS, RINA, CCS, LR) | |
| Standartlar (Askeri) | — | MIL-STD-167-1 Standard Compliance / MIL-T-17221B & VDE530 Standard Compliance / MIL-STD-461E Compliance |
| Boyutlar | Contact Us For Dimensions | |
| Diğer | Cabinet Heater, Cabinet Lighting, Service Plug | |
* Firmamız, ürünlerin model, görsel ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
PROTEUS Serisi nerelerde kullanılır
Sıkça sorulan sorular
Yanıtlar PROTEUS Serisi teknik föyünden alınmıştır.
ENCLOVE PROTEUS Serisi denizcilik frekans konvertörü hangi güç aralığını kapsıyor?
PROTEUS Serisi 40kVA ile 40MVA arasını kapsar. Teknik föyde paralel bağlantı ile 40MVA'ya kadar besleme sağlanabildiği belirtilmekte olup çıkış güç faktörü 0.9'dur.
PROTEUS Serisi frekans konvertörü şebekeye enerji geri besleyebilir mi?
Evet. Teknik föyde "dört bölgeli çalışma sayesinde sorunsuz çift yönlü çalışma ve şebekeye besleme; enerji her zaman her iki yöne akabilir" ifadesi yer almaktadır. Ayrıca jeneratörler ve diğer SFC'ler gibi farklı gerilim kaynaklarıyla paralel çalışabilir; programlanabilir droop kontrol özelliği sayesinde yük paylaşımı herhangi bir haberleşmeye gerek kalmadan yapılır.
PROTEUS Serisi'nde denizcilik ve askeri uygulamalar için 400Hz çıkış seçeneği var mı?
Evet — ayrı bir 400Hz özellik tablosunda 115VAC/440VAC ±%1 (3 FAZ) gerilimde 400Hz ±%0.1 çıkış verilmekte; her ikisi de denizcilik uygulamaları için MIL-STD-1399 (Tip III) uyumluluğu ile >%93 verimde belirtilmektedir. Bu model ayrıca MIL-STD-167-1 Standart Uyumluluğu / MIL-T-17221B ve VDE530 Standart Uyumluluğu / MIL-STD-461E Uyumluluğunu listelemektedir.
PROTEUS Serisi'nin çalışma sıcaklığı, nem ve rakım sınırları nedir?
Çalışma sıcaklığı 0 – 50°C, nem ise yoğuşmasız olarak <%95'tir. Sıcaklığa bağlı güç azaltma, 40°C üzerinde 50°C'ye kadar her 1°C için %2 güç kaybı; rakıma bağlı güç azaltma ise 1000m üzerinde 2000m'ye kadar her 100m için %1 güç kaybı şeklindedir. Koruma sınıfı IP20 olup opsiyonel olarak IP55'e kadar çıkar.
PROTEUS Serisi nasıl izlenir ve hangi haberleşme seçenekleri mevcuttur?
Ünitede renkli TFT ekranlı 7 inç dokunmatik panel bulunur ve teknik föyde tüm parametrelerin kullanıcı dostu dokunmatik panelden izlenebildiği belirtilmektedir. Temel özellikler arasında geniş bir haberleşme seçeneği yelpazesi listelenmekte; teknik föyde protokoller tek tek adlandırılmamaktadır.
PROTEUS Serisi frekans konvertörü için hangi standartlar ve denizcilik sertifikaları geçerlidir?
Genel standartlar ISO 9001, ISO 14001, ISO 45001, IEC62103 / EN50178 ve CE'dir. Denizcilik sertifikaları (BV, DNV GL, ABS, RINA, CCS, LR) talep üzerine sağlanır.
Dokümantasyon ve indirmeler
PROTEUS Serisi'ne ait en güncel dokümantasyonu indirin. Dosyalar mevcut revizyonlarıyla sunulur; önceki bir sürüme veya yerelleştirilmiş bir çeviriye ihtiyaç duyarsanız bizimle iletişime geçin.
-
İndir
Ürün Teknik Föyü
Tüm opsiyonlar dâhil olmak üzere eksiksiz teknik özellikler ve ürün özellikleri.
-
Talep et
Kurulum ve Kullanım Kılavuzu
Adım adım kurulum talimatları, menü ayrıntıları ve işletme prosedürleri.
-
Talep et
PC ve İzleme Yazılımı
Üniteyi izlemenize veya ayarlamanıza yardımcı olan bilgisayar programı ya da programları.
-
Talep et
İlave Dokümanlar
Bu seriyle ilgili olabilecek ilave dokümantasyon.
