60 Hz'lik bir gemi neden doğrudan 50 Hz'lik bir rıhtıma bağlanamaz
Frekans, ekipmanın gevşek biçimde tolere ettiği bir parametre değildir. Bir geminin yükünün büyük bölümü döner makinedir — pompalar, fanlar, kompresörler, ırgatlar — ve bir asenkron motor, mil devrini besleme frekansından ve kutup sayısından alır. Aynı motoru gerilimi düşürmeden daha düşük frekansta beslediğinizde orantılı olarak daha yavaş döner, manyetik yüklenmesi artar ve bu olurken kendi milindeki fan daha az soğutma havası hareket ettirir. Transformatörler benzer davranır; zamanlamaya duyarlı köprü, haberleşme ve otomasyon elektroniğinin ise kendi hassasiyetleri vardır.
Bunu prosedür değil ekipman çözmelidir. Statik dönüşüm iki kademede çalışır: ENCLOVE frekans konvertörleri gelen AC'yi filtrelenmiş bir DC bağlantı barasına doğrultur, ardından yükün ihtiyaç duyduğu frekans ve gerilime çevirir — PROTEUS genel tanımı tam da bu çift çevrim yapısını, ayrı redresör ve invertör modülleriyle birlikte anlatır. Çıkış geçirilmek yerine sentezlendiği için aynı cihaz bir gerilim uyumsuzluğunu da düzeltir ve giriş gezinirken çıkışını kararlı tutar.
Üçüncü bir frekans askerî ve havacılığa komşu işlere aittir: 400 Hz. Daha yüksek frekans, belirli bir güç için daha küçük manyetik bileşenlere olanak tanır. Her iki ENCLOVE serisi de 50/60/400Hz frekans seçeneklerini yayımlar; dolayısıyla dönüşüm, denizcilik enerji sistemlerinin kalıcı bir parçasıdır, sıra dışı bir rıhtım için geçici bir çözüm değil.
Sahil tarafı mı gemi tarafı mı: denizcilikte frekans konvertörü nereye ait
Dönüşüm rıhtımda ya da gemide olabilir ve seçim büyük ölçüde mülkiyet, kullanım oranı ve alanla ilgilidir.

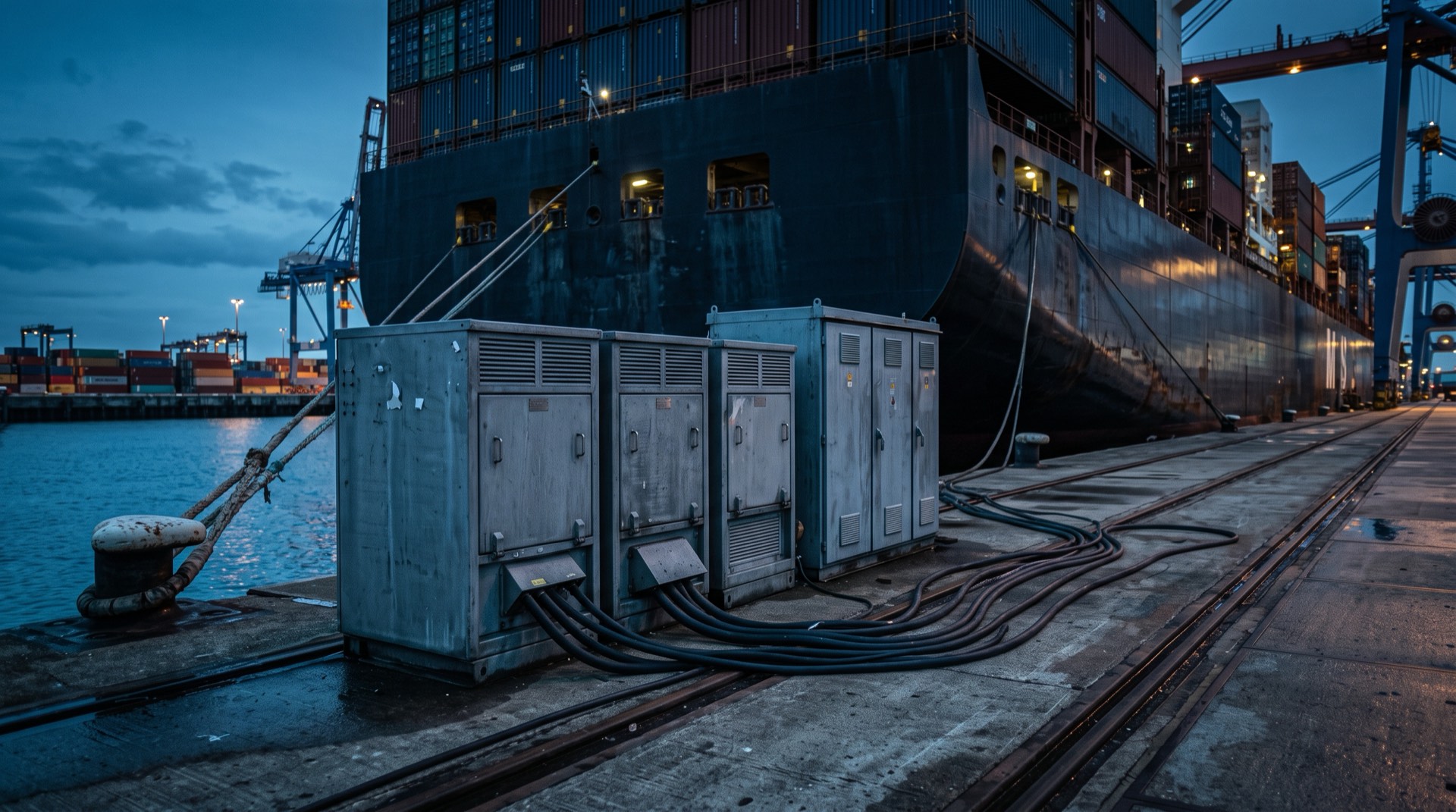

Sahil tarafındaki bir konvertör, oraya hangi gemi yanaşırsa ona hizmet eder: liman ya da marina onun sahibidir, bakımını yapar ve beklenen en büyük bağlantıya göre boyutlandırır. ENCLOVE NSP Serisi sahil enerjisi konvertörünü bu görev için konumlandırıyor — genel tanımı rıhtımdan gemiye bağlantıyı, ticari marinaları, tersaneleri ve demiryolu ulaşım altyapısını adıyla anıyor — ve tuzlu havada dışarıda yaşayan bir kabin için standart IP54 koruma sınıfı (opsiyonel IP55) sunuyor.
Gemi tarafındaki bir konvertör ise gemiyle birlikte seyahat eder ve rotadaki her limanda çalışır; 50 Hz ile 60 Hz beslemeleri karıştıran bir ticarette uyumluluğu garanti etmenin tek yolu budur. Bedeli alan, ağırlık ve titreşime maruz kalmadır: PROTEUS Serisi modüler frekans konvertörü opsiyonel titreşim yalıtım pedleri listeler ve varsayılan IP20 muhafazası (opsiyonel IP55'e kadar) açık bir rıhtımdan çok bir konvertör odasına uygundur.
- Sahil tarafı: tek bir varlık çok sayıda gemiye hizmet eder, ancak en büyüğüne göre boyutlandırılmalıdır ve rıhtım boşken hiçbir şey kazandırmaz.
- Gemi tarafı: uyumluluk gövdeyle birlikte seyahat eder; rıhtım başına bir konvertör yerine gemi başına bir konvertör.
- Her iki durumda da arayüzün bir sahibi vardır — kablolama, topraklama, koruma ayarları, sayaçlar, dokümantasyon.
Bir sahil enerjisi konvertörünün frekansın dışında sağlaması gerekenler
Frekans başlıktır, şartname değil. Bir sahil bağlantısının gemiyle aynı anda birkaç eksende uyuşması gerekir.
- Yalnızca frekans değil, gerilim eşleme
- Gemi ana panoları tek bir nominal gerilime göre kurulmamıştır; limanlar da öyle. NSP tablosu, 170 – 520V 3P + PE giriş aralığından Static ±1%, Dynamic ±3% içinde tutulan 208/380/400/415/440/480/690 VAC 3P+PE (N Optional) çıkışlarını listeler; farklı giriş gerilimleri bir giriş transformatörüyle sağlanır. PROTEUS ise 380 – 480V ±10% giriş listeler; farklı çıkış gerilimleri bir çıkış transformatörüyle sağlanır. Nötrü de netleştirin: her iki seri de 3P veya 3P+N giriş sunar ve NSP çıkışında nötr bir opsiyondur.
- Sahil ile gövde arasında galvanik izolasyon
- Bir sahil bağlantısı, limanın topraklama sistemi ile gemi gövdesi arasında metalik bir yol oluşturur; bu yol boyunca herhangi bir potansiyel farkı, ileten her şeyin — gövdenin, donanımının, anotlarının — üzerinden akım sürer. Konvertördeki izolasyon bu yolu koparır. NSP; giriş ile çıkış arasında tam galvanik izolasyon, galvanik korozyon önleme ve ters polarizasyon koruması listeler; PROTEUS'ta ise tümüyle izole çıkış, opsiyonel çıkış transformatörüyle birlikte gelir. İzolasyonun nerede duracağına enerjilendirme anında değil, çizim aşamasında karar verin.
- Her iki yönde harmonik davranış
- Konvertör hem liman şebekesi üzerinde büyük ve doğrusal olmayan bir yüktür hem de geminin tek kaynağıdır; dolayısıyla bozulma iki kez önem taşır. Her iki seri de nominal yükte <3% THDi giriş akımı harmoniğini 0.99 üzerinde giriş güç faktörüyle birlikte listeler. Çıkışta NSP Linear Load <1% / Non-Linear Load <3%, PROTEUS ise doğrusal yükte <2.5% THDv ve 3:1 tepe faktörü verir. Değerleri gerçekten çalışacağınız yükte isteyin — bir rıhtım, ömrünün büyük bölümünü hafif yükte geçirir.
Geminin yükü devredildiğinde sahil bağlantısı nasıl davranır
Bir jeneratör grubunun döner ataleti ve sürekli anma değerinin epeyce üzerinde kısa süreli bir arıza katkısı vardır. Statik bir konvertörün ikisi de yoktur; bunun yerine yarı iletkenlerinin ve ısıl tasarımının belirlediği, yayımlanmış bir aşırı yük zarfı vardır. NSP 10 min. @ <125% Load ve 1 min. @ <150% Load ile 2 sec. @ 200% Load kısa devre değerini listeler; PROTEUS ise 10 mins. @ <120% Load, 30 sec. @ <150% Load ve aynı 2 sec. @ 200% Load değerini listeler. Bu satırlar, sahil beslemesi üzerinden büyük bir doğrudan yol vermeli motor kalkışının kabul edilebilir olup olmadığına ya da geminin devir sırasında yüklerini kademeli almak zorunda kalıp kalmayacağına karar verir.
Diğer yarısı transferdir. Otel ve yardımcı yükü geminin jeneratörlerinden ölü bara kesintisi olmadan almak, her iki kaynağın devir boyunca yükü paylaşması demektir. PROTEUS, jeneratörlerle ve diğer SFC'lerle paralel çalışabildiğini ve programlanabilir droop kontrolü sayesinde herhangi bir haberleşme bağlantısı olmadan yük paylaşabildiğini belirtir; ayrıca kaynaklar arasında kesintisiz yük transferini listeler. NSP ise çift giriş konfigürasyonlarını ve kritik yükleri düşürmeden opsiyonel kesintisiz jeneratör transferini destekler. Her ikisi de bilinçli olarak şartnamelendirilip devreye alınması gereken kabiliyetlerdir ve devir sırası önceden mutabık kalınmalıdır.
Sahil enerjisinin getirisi bu mekanizmadan çıkar: yük karadan taşındığında yardımcı makineler rıhtımda durdurulabilir ve üretim — gürültüsü, egzozu ve çalışma saatleriyle birlikte — başka bir yerde gerçekleşir. Kolayca gözden kaçan bir sonuç var: bir konvertörün arızaya katkısı bir jeneratörünki gibi değildir; dolayısıyla geminin kendi makinelerine göre koordine edilmiş seçicilik, konvertörün kısa devre değerine göre yeniden kontrol edilmelidir.
Sahil enerjisi konvertörü boyutlandırma: modüller, kVA ve kapasite payı
Her iki seri de modüllerden kurulur; bu da anma değerini katalogdan seçilen bir kalem olmaktan çıkarıp bir tedarik kararı hâline getirir. Her ikisi de Up to 100kVA modül gücü yayımlar. NSP yatay genişlemeyle 10kVA'dan 1000kVA'ya ölçeklenir; PROTEUS 40kVA - 40MVA aralığını kapsar ve teknik föyü paralel bağlantıyla 40MVA'ya kadar besleme sağlanabileceğini belirtir. Bu adımda rutin olarak üç şey ters gider.
- kVA, kW değildir. Her iki seri de 0.9 çıkış güç faktörü listeler (NSP'de opsiyonel 1.0); dolayısıyla boyutlandırmayı rıhtımın kW cinsinden gerçek yüküne ve güç faktörüne göre yapın.
- Sıcak bir iklimde ya da yüksek rakımda etiket değeri artık etiket değeri değildir. Her ikisi de 40°C üzerinde 50°C'ye kadar 1°C başına 2% güç kaybıyla derate olur. NSP <1000m, Correction Factor 1. / <2000m, Correction Factor >0.92, / <3000m; Correction Factor >0.84 yükseklik düzeltme katsayılarını yayımlar; PROTEUS ise 1000m üzerinde 2000m'ye kadar her 100m için 1% güç kaybı belirtir.
- Kayıplar odada ısıya dönüşür. NSP 94% verim, PROTEUS ise 50/60 Hz'de >96% (izolasyon transformatörleri olmadan) ve 400 Hz'de >93% verir. Fark, yüke göre fan devri ayarlanan zorlanmış hava soğutmayla ya da her ikisinin de opsiyonel olarak sunduğu, 100 kW başına 6 L/min debili sıvı soğutmayla dışarı atılır.
- Yedeklilik de aynı modülerlikten çıkar: PROTEUS güvenilirlik savını modüler yapı artı bir yedek modüle dayandırır, NSP ise kapasite artırımı ve hızlı servis için yatay genişlemeye. Bir modül devre dışıyken ne kadar anma değerini kaybedebileceğinize karar verin ve bu payı sipariş aşamasında satın alın.
Rıhtım tesisatı: muhafaza, ortam ve kablo güzergâhları
Yukarıdakilerin tamamı elektrikseldir. Sahil enerjisi projelerini durduran şey ise genellikle fizikseldir.
Önce ortam. NSP; standart IP54 koruma sınıfı (opsiyonel IP55), konformal kaplanmış baskı devre kartları ve dâhilî bir denizcilik filtrasyon sistemiyle, 0 – 50°C çalışma, -20 – 70°C depolama ve yoğuşmasız <95% nem koşullarında belirtilmiştir; PROTEUS ise IP20'den başlar ve opsiyonel olarak IP55'e ulaşır. Bir rıhtım başındaki iklimlendirmesiz kulübede, tuz yüklü havada duran bir kabin için bu ayrım şartnamenin büyük bölümüdür. Konaklama alanlarının ya da bir marinanın yakınında gürültü de önemlidir: NSP <65 dBA, PROTEUS ise yüke göre değişen fan devriyle 65-75 dBA verir.
Sonra kablo. Rıhtım uzundur, bağlantı noktası gemiyle birlikte yer değiştirir ve kablo yük akımının tamamını taşır. Bu mesafede gerilim düşümü gerçek bir kısıttır — PROTEUS çıkış kablosu gerilim düşümü kompanzasyonu listeler — ve mevcut çıkış gerilimlerinin yükseği, belirli bir gücü daha düşük akımla taşır; bu da daha hafif ve daha ucuz kablo demektir. O kablonun elleçlenmesi ve mekanik koruması ise rıhtım mühendisliğine girer ve bir sahibi olmalıdır.
En pahalıya patlayan hata taban alanıdır. Her iki seri de çatı kaldırma kulaklı, bağımsız kabinler olarak sevk edilir ve her iki teknik föy de boyutların talep üzerine verildiğini belirtir — bu yüzden inşaat tasarımı dondurulmadan önce boyutları, ağırlıkları, kablo girişlerini ve servis boşluklarını yazılı olarak alın. İzleme çemberi kapatır: NSP; RS232, RS485, MOD-Bus, J-Bus, CAN-Bus ile opsiyonel SNMP ve kuru kontakları ve 2.000 olaya kadar gerçek zamanlı kaydı listeler; açıklanamayan bir açmanın ertesi sabahı isteyeceğiniz şey tam olarak budur.
Sertifikalar, dokümantasyon ve siparişten önce netleştirilecekler
Denizcilik sertifikasyonu, bir klas kuruluşunun değerlendirme sonrasında belirli bir ürün konfigürasyonuna verdiği resmî bir statüdür. Bir ürün ailesinin özelliği değildir ve bir broşürden okunamaz.
ENCLOVE'un ürün verisi bu konuda açıktır. NSP denizcilik standartları satırı “Marine certifications available upon request (BV, DNV GL, ABS, RINA, CCS, LR) (Optional)” der; PROTEUS satırı ise “Marine Certificates on Request (BV, DNV GL, ABS, RINA, CCS, LR)” der. Bunları elde bulunan bir onay olarak değil, bir sipariş için üzerinde mutabık kalınacak bir kapsam olarak okuyun. Bir projede klas katılımı gerekiyorsa sertifikanın kendisini isteyin — düzenleyen kuruluş, kapsadığı tam konfigürasyon, kapsamı ve geçerliliği — ve bu dokümanları satın alma şartnamesinde adıyla anın.
Bir sahil enerjisi bağlantısı ayrıca standartlara ve limandaki yerel mevzuata tabidir; arayüzün gemi tarafında ise geminin kendi klas düzenlemeleri geçerlidir. Kimin neyi, kime ve hangi belgelerle göstereceğini erkenden kararlaştırın.
- Her iki taraftaki nominal gerilim, frekans ve faz konfigürasyonu ve bir nötrün gerekip gerekmediği.
- Topraklama düzeni ve galvanik izolasyonun tam olarak nerede duracağı.
- Her iki taraftaki kısa devre verileri ve seçici olması gereken koruma ayarları.
- Yük profili: rıhtımda kW cinsinden sürekli yük, en büyük tek kademe ve devreye alma sırası.
- Saha ortalaması değil, konvertörün gerçek konumundaki ortam koşulları.
- Sertifikasyon kapsamı yazılı olarak ve sertifika belgeleri adıyla anılarak.
- Kablo güzergâhı ve bağlantı noktası ile kablonun ve elleçleme ekipmanının sahibi.
