Online ve Line-İnteraktif KGK: Yükünüze Hangi Topoloji Uyar

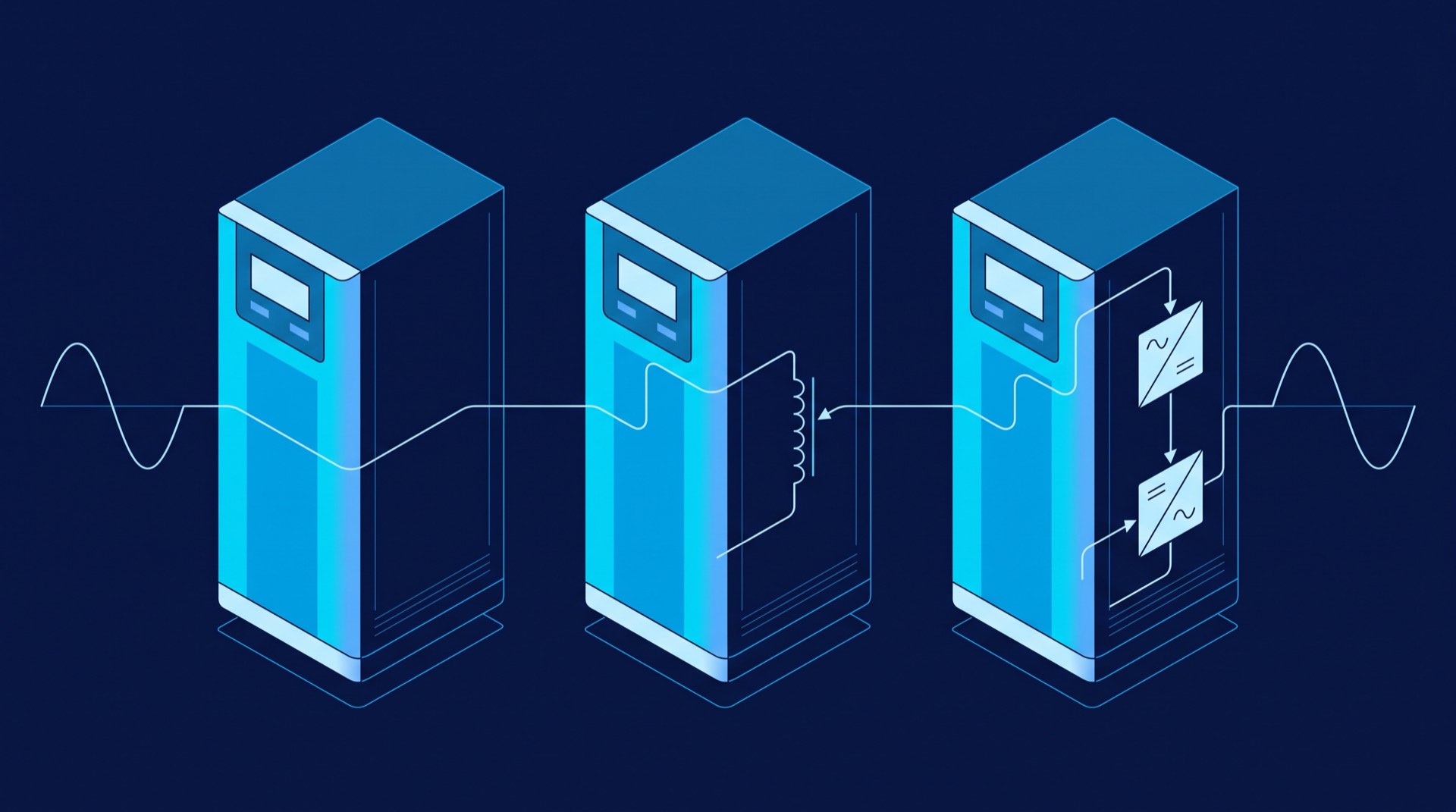

Üç KGK topolojisi ve her birinin dalga şekline yaptığı

Her KGK, denetlemediğiniz bir besleme ile kaybetmeyi göze alamadığınız bir yükün arasında durur. Topolojileri birbirinden ayıran şey kesinti sırasındaki davranışları değildir — hepsi boşluğu bir aküyle kapatır — gelen dalga şeklinin geri kalan zamanda, yani ekipmanın hizmet ömrünün neredeyse tamamında, yüke ne kadarının ulaştığıdır. Kesinti davranışı her şartnamenin kapsadığı bölümdür; kalıcı rejim davranışı ise bir yükün gerçekten korunup korunmadığına yoksa yalnızca yedeklenip yedeklenmediğine karar veren bölümdür.

Offline / standby

Yük doğrudan şebekeye bağlıdır. İnvertör boşta durup aküyü şarjda tutar ve yalnızca giriş izin verilen pencerenin dışına çıktığında devreye girer. Olaylar arasında şebekenin verdiği her şey — çökmeler, çentikler, harmonik bozulma, frekans kayması — olduğu gibi yüke ulaşır. En ucuz düzendir ve güç kalitesi için hiçbir şey yapmaz; dolayısıyla yalnızca gerçek riski beslemenin tümüyle kaybı olan yüklere uyar.

Line-interaktif

Yük yine şebekeden beslenir, ancak mikroişlemci denetimindeki kademe anahtarlamalı bir ototransformatör üzerinden. Bu, üniteye Otomatik Gerilim Regülasyonu kazandırır: aküyü hiç deşarj etmeden sürekli bir düşük gerilimi yukarı çekebilir veya sürekli bir yüksek gerilimi aşağı bastırabilir. İnvertör çift yönlüdür ve aynı zamanda şarj cihazı olarak görev yapar. Buna karşılık frekans ve dalga şekli büyük ölçüde geldiği gibi geçer. E-LN Serisi line-interaktif KGK bu şekilde çalışır.

Online çift çevrim

Giriş DC'ye doğrultulur ve çıkış, hiç durmayan bir invertör tarafından bu DC'den sentezlenir. Şebeke, dalga şeklinin kaynağı olmaktan çıkıp yalnızca enerjinin kaynağına dönüşür. Gerilim, frekans ve dalga şekli süzülmek yerine yeniden üretilir; böylece giriş bozulmaları çıkıştan yalnızca zayıflatılmakla kalmaz, tümüyle ayrıştırılır. EON 11 Serisi online KGK ile rack ve kule dönüşümlü EON RT 11 Serisi çift çevrim aileleridir.

Line-interaktif bir KGK neyi düzeltir, neyi olduğu gibi geçirir

Otomatik Gerilim Regülasyonu, line-interaktif ünitelerin zayıf beslemelerde ve uzun kablo güzergâhlarında hakkını verdiği özelliktir. E-LN Serisi 162 - 295 VAC arası bir girişi kabul eder ve bunu iki kademeli yükseltme ile Otomatik Gerilim Regülasyonu düzeninde düzeltir; böylece her öğleden sonrasını gerilim toleransının alt sınırında geçiren bir saha, her gerilim düşüşünde aküsünü çevrim yaptırmayı bırakır. Küçük bir KGK'da baskın aşınma mekanizması akü çevrimidir ve aynı sorunu deşarj olarak çözen bir üniteye kıyasla, deşarj olmadan regüle eden bir ünite daha uzun ömürlüdür.

Otomatik Gerilim Regülasyonunun yapamadıklarını açıkça yazmak gerekir; çünkü şartname tartışmaları asıl burada yaşanır.

• Frekans olduğu gibi geçer. E-LN çıkışı, kaynağı izleyerek 50/60 Hz ±1 Hz olarak verilir — normal işletmede sorunsuzdur, ancak beslemenin kendisi kayarsa sizin adınıza tutulan hiçbir şey yoktur.
• Çıkış, yeniden üretilmiş değil simüle edilmiş bir sinüs dalgasıdır. Anahtarlamalı güç kaynaklarının çoğu buna kayıtsızdır; transformatör girişli ekipman, bazı motor yükleri ve belirli enstrümantasyon ise değildir.
• Transferde gerçek bir kesinti vardır. E-LN transfer süresi 8-10 ms altı olarak verilir.
• Akü üzerinde çıkış regülasyonu ±10%'dur; çift çevrim ailelerinin sürekli tuttuğu ±1% ile karşılaştırın.
• Çıkış güç faktörü 0.6'dır ve bu, boyutlandırma aritmetiğini çoğu alıcının beklediğinden fazla değiştirir — aşağıya bakınız.

Online çift çevrimin gerçekte size kazandırdıkları

Çift çevrimli bir invertör her zaman kaynağın kendisi olduğu için tutabildiği değerler bambaşka bir mertebededir. EON 11 Serisi çıkışını ±1% içinde regüle eder, tam sinüs dalgası verir ve lineer yüklerde ≤2% harmonik bozulma bildirir; lineer olmayan yüklerde teknik föy modele göre ≤4% ve ≤5% verir. Tepe faktörü 3:1'dir — yük, düzgün bir sinüs yerine kısa ve yüksek akım darbeleri çeken bir anahtarlamalı güç kaynağı yığını olduğunda önem kazanan değer budur.

Asıl başlık transfer davranışıdır. Aküden invertöre transfer 0 ms olarak verilir; bunun nedeni elektroniğin imkânsız derecede hızlı olması değil, yapılacak bir transfer bulunmamasıdır: invertör yükü zaten taşımaktadır ve yalnızca DC'sinin nereden geldiğini değiştirir. İnvertörden baypasa geçiş ise 4 ms altı olarak verilir.

Giriş tarafı da ayrıştırılmıştır. Seri, 100% yükte 185-275 VAC ve 50% yükte 120-185 VAC kabul eder, 40-70 Hz giriş frekans aralığına tolerans gösterir ve giriş güç faktörü düzeltmesi uygulayarak yukarıdaki besleyiciye neredeyse birim güç faktörlü bir yük olarak görünür. Aşırı yük kabiliyeti 105-125% yükte 1 dakika ve 125-150% yükte 30 saniyedir; böylece yol alma akımının bir durdurmaya dönüşmesi gerekmez.

Daha dar giriş penceresine dikkat

Tam yükte EON 11, 185-275 VAC kabul ederken E-LN 162 - 295 VAC kabul eder. Çift çevrimli bir ünite penceresinin sınırına kadar çok sıkı bir çıkış tutar ve sonra aküye geçer; line-interaktif bir ünite ise daha geniş bir pencereyi daha gevşek bir çıkışla sürer. Kronik olarak düşük bir beslemede online makine, line-interaktif olanın etmeyeceği yerde aküsünü çevrime sokabilir. Bu gerçek bir mühendislik ödünleşmesidir ve besleme incelemesinin topoloji seçiminden önce gelmesinin nedeni de budur.

Transfer süresine karşı yükünüzün gerçekte kaldırabildiği kesinti

Çoğu vakayı belirleyen karşılaştırma, 8-10 ms altı ile 0 ms arasındadır. Bu farkın önemli olup olmadığı KGK'nın değil yükün bir özelliğidir ve hiçbir KGK broşürü bunu yanıtlayamaz: ihtiyacınız olan rakam, yükün kendi teknik föyünden alınan tutma ya da atlatma süresidir.

Bir transfer yalnızca bir boşluk da değildir. Bir süreksizliktir — yük birkaç milisaniye boyunca kendi iç enerji deposu üzerinde gider, sonra anahtarlamanın denk geldiği çevrim noktasında yeniden bağlanır. Boşluğu tolere eden bir ekipman, kademeye yine de itiraz edebilir. Transfere dayalı bir topolojiyi kabul etmeden önce kontrol edilmeye değer arıza biçimleri şunlardır.

• Yük yolundaki kontaktör ve röle bobinleri; bunlar bırakır ve bir komut olmadan yeniden çekmez.
• Düşük gerilim arızasını mandallayan ve elle ya da sıralı bir yeniden başlatma gerektiren sürücüler, PLC'ler ve kontrolörler; bu, milisaniyelik bir olayı bir saatlik duruşa çevirir.
• Kendi beslemesinin sınırında çalışan ve atlatma payını çoktan harcamış yükler.
• Tanımlı bir devreye alma sırası olan prosesler; burada tek bir cihazın sıradan düşmesi, hattın tümüyle durmasından daha kötüdür.
• Transferin, aşağı akıştaki bir jeneratör devreye girişiyle çakışabildiği ve böylece iki süreksizliğin üst üste bindiği durumlar.

kVA neden karşılaştırılacak yanlış sayıdır

Bu kararda yapılan en pahalı hata, topolojiler arasında etiket kVA değerlerini karşılaştırmaktır. Çıkış güç faktörü bu sayıları eşdeğer olmaktan çıkarır.

E-LN2000, 2000VA ve 1200W olarak anılır. EON 11 Serisinin 2 kVA üyesi ise 2000VA ve 1800W olarak anılır. Aynı başlık değeri, kullanılabilir çıkışta 600 W fark: çünkü çıkış güç faktörü birincide 0.6, ikincide 0.9'dur. Watt üzerinden ve yükün kendi güç faktörüyle şartname yazın; karşılaştırma o zaman dürüst olur.

Tepe faktörü de aynı sohbete aittir. Anahtarlamalı güç kaynaklarından oluşan bir yük, akımı dar tepeler hâlinde çeker ve KGK'nın bu tepeleri kırpmadan ve derating uygulamadan vermesi gerekir. EON 11 Serisi 3:1 verir; line-interaktif teknik föy ise simüle sinüs dalgası der ve hiçbir bozulma değeri vermez — bu da kendi başına bilgi verici bir durumdur.

Yayımlanan güç aralıkları da sorunun bir kısmını çözer. E-LN Serisi 650VA ile 2000VA, EON 11 Serisi 1kVA ile 10kVA arasını kapsar; dolayısıyla her ikisinin de aday olduğu bant yalnızca dardır. Ticari KGK ailesinde kabaca 2 kVA'nın üzerinde seçim aslında sizin adınıza yapılmıştır.

Line-interaktif KGK'nın doğru yanıt olduğu durumlar

Sonucu "en pahalı seçeneği alın" olan bir rehber, rehber değildir. Line-interaktif, gerçek yüklerin büyük bir bölümü için doğru şartnamedir ve bunlar için çift çevrim seçmek erişilebilirlik değil ısı ve sermaye maliyeti satın alır.

Yük kısa bir transferi tolere ediyorsa, besleme genel olarak makul ama gerilimi kayıyorsa ve ünite soğutma bütçesi olmayan, yanında insanların oturduğu bir alanda yaşayacaksa uygundur: iş istasyonları ve ofis bilgisayarları, küçük sunucular, satış noktası cihazları ve kamera kayıt üniteleri, ağ kenarı ekipmanı, asansör kumanda donanımı — E-LN Serisi tam da bu hizmet için bir asansör koruma (elevator saver) tanımı taşır.

İşletme avantajları yapısaldır. Line-interaktif bir ünite sürekli olarak tam bir redresör-invertör zinciri çalıştırmadığı için daha az enerji dönüştürür ve odaya daha az ısı verir. E-LN, bir metre mesafede 45 dB altı olarak anılır; EON 11 ise 50 dB altı — bu, masanın altına koyabileceğiniz bir ünite ile koymak istemeyeceğiniz bir ünite arasındaki farktır. Yeniden şarj 90% kapasiteye 6-8 saat, akü gerilimi 12-24VDC'dir; yani yedek hücreler bir proje değil, raftan alınan bir malzemedir.

Çift çevrimin maliyetini ve ısısını hak ettiği yerler

Çift çevrim, aşağıdakilerden en az biri tercih değil gereklilik olduğunda ödenmeye değerdir: yük hiçbir kesintiyi veya kademeyi göremiyorsa; frekans bağımsızlığı önemliyse — çünkü 40-70 Hz giriş aralığı ile yeniden üretilmiş 50/60 Hz çıkış, bir yükün jeneratör salınımını atlatmasını sağlayan şeydir ve EON 11 Serisi tam bu nedenle teknik öne çıkanları arasında jeneratör uyumluluğunu sayar; saha 50 ile 60 Hz arasında gerçek frekans dönüşümüne ihtiyaç duyuyorsa — seride 60% derating ile mevcuttur; ya da yük ağır biçimde lineer değilse, yani ≤2% lineer bozulma değeri ile 3:1 tepe faktörü gerçekten iş görüyorsa.

Çift çevrim bedelini çoktan ödemiş alıcıları yakalayan bir uyarı var. ECO modu verim farkının büyük bölümünü geri kazandırır — EON 11 Serisi hat modunda 92%'ye, ECO modunda 97%'ye kadar yayımlanır — ancak bunu, yükü şebekeden besleyerek ve 10 ms olarak verilen bir transfere geri dönerek yapar. Ya kesintisiz transferiniz olur ya da ECO modu verimi; herhangi bir günde bunlardan yalnızca birini çalıştırırsınız. Sahanın hangisine ihtiyacı olduğuna karar verin, bunu devreye alma belgelerine yazın ve teslimde mod ayarını kontrol edin.

Atlanmaya müsait bir boyutlandırma ayrıntısı daha var: seri 0-1000 m rakım için tanımlıdır ve üzerindeki her 100 m için 1% güç kaybı gelir. Yüksek rakımlı bir sahada bu derating, boyutlandırma hesabına girmelidir.

Online ve line-interaktif KGK: kararı yükünüz için nasıl verirsiniz

Şu sırayla ilerleyin; topoloji kararı bütçeden değil kanıttan çıkacaktır.

• Yükün gerçek wattını, güç faktörünü ve tepe faktörünü yazın — VA değerini değil, etiket değerini de değil.
• Atlatma toleransını yükün kendi teknik föyünden alın. Transfere dayalı bir topolojinin kabul edilebilir olup olmadığına karar veren tek değer budur.
• Beslemeyi inceleyin: bir çalışma haftası boyunca kalıcı rejim gerilim penceresi, frekans kararlılığı ve zincirde jeneratör olup olmadığı.
• Frekans bağımsızlığının gereklilik mi yoksa tercih mi olduğuna açıkça karar verin ve yanıtı kayda geçirin.
• Isıyı ve gürültüyü, ünitenin çizimde değil fiziksel olarak duracağı yere göre hesaba katın.
• Ancak bundan sonra topolojiyi, ancak bundan sonra da gücü seçin — watt üzerinden boyutlandırılmış ve varsa rakım deratingi uygulanmış olarak.
• Önce aralık sınırlarına bakın: ticari line-interaktif ve çift çevrim aileleri yalnızca dar bir bantta örtüşür.

Sorunun topoloji olmaktan çıktığı nokta

Tek fazlı ticari bandın üzerinde ya da bir ünitenin yük düşürülmeden bakım görmesi gereken her yerde karar, topolojiden mimariye kayar — bu, sıcak değiştirilebilir modüler KGK sistemlerinin ve onların yedeklilik ile servis edilebilirlik gerekçelerinin alanıdır. Bir üretim sahasında, bir gemide ya da bir petrol ve gaz tesisinde çevresel dayanıklılık ve arıza toleransı dalga şekli kalitesinin önüne geçer; dayanıklı endüstriyel KGK ailesi tam bunun için tasarlanmıştır. Topoloji, ticari yükler için doğru ilk sorudur; ama nadiren son sorudur.
