Üç Seviyeli Teknoloji
Yüksek Verim
Ticari KGK
EON RT 11 Serisi
Online Kesintisiz Güç Kaynağı
Tek Faz Tower Tipi Kesintisiz Güç Kaynağı
- Online Çift Çevrim
- Dahili Akü
- 1:1 Faz
- 10kVA'ya kadar
- Rack/Tower Dönüştürülebilir
ENCLOVE Energy'nin EON RT 11 Serisi, son derece esnek ve dönüştürülebilir bir Rack/Tower kasa içinde üst düzey 1:1 online çift çevrim koruması sunar. Standart 19 inç BT kabinlerine ya da bağımsız zemin uygulamalarına sorunsuz entegre olacak şekilde tasarlanan seri, kritik ağ ve endüstriyel kontrol sistemleri için laboratuvar kalitesinde enerji yalıtımı sağlar. Giriş enerjisinin kalitesinden bağımsız olarak kesintisiz saf sinüs dalgasını yeniden üreterek çalışma sürekliliğinden ödün verilmemesini güvence altına alır.
- Giriş Gerilim Aralığı
- 110-300V
- Transfer Süresi
- 0ms, Şebekeden Aküye
- Verim
- ≥ %98ECO Modu (6 ve 10kVA)
- Giriş Güç Faktörü
- ≥ 0,99tüm modeller
Ürüne Genel Bakış
EON RT 11 Serisi, kritik uygulamalar, PC'ler ve sunucular için 1 kVA'dan 10 kVA'ya kadar güvenilir ve verimli enerji koruması sağlar. Gelişmiş DSP kontrollü online çift çevrim yapısı, yüksek güç yoğunluğu ve Line modda %92'ye, ECO modda %97'ye varan verimi sayesinde zorlu koşullarda dahi kararlı ve temiz enerji sunar.
Ofisler, ticari merkezler ve medikal ekipmanlar için tasarlanan EON RT 11 Serisi; akıllı akü yönetimi, frekans konvertörü modu (50/60Hz) ve geniş bir kontrol ile izleme seçeneği yelpazesi sunar. Kompakt, sessiz ve uzun süreli çalışma için üretilen seri, ileri teknolojiyi kullanıcı dostu tasarımla birleştirerek operasyonlarınızın kesintisiz sürmesini sağlar. Özel 19' rack montajı sayesinde bu ünite sunucu kabinlerinize tam olarak uyum sağlar. **Montaj parçaları ünite ile birlikte verilmektedir.
Teknik Öne Çıkanlar
- Dijital sinyal işleme teknolojisi
- Giriş güç faktörü düzeltme (PFC)
- Kısa devre ve aşırı akım koruması
- Geniş giriş gerilim aralığı (110-300V)
- Yük yüzdesine duyarlı akıllı fan sistemi
- Rack'ten tower'a dönüştürülebilir
- Gelişmiş akü yönetimi
- USB/SNMP/AS400/ModBus haberleşmesi opsiyonel olarak mevcuttur
-
ESNEK AKÜ KONFİGÜRASYONU
DAHİLİ VE HARİCİ AKÜ KONFİGÜRASYONLARI ESNEK YEDEKLEME SÜRELERİ SAĞLAR
-
YÜKSEK GÜÇ YOĞUNLUĞU
KOMPAKT ÜNİTELER HER KONUMA YERLEŞTİRİLEBİLMEYİ SAĞLAR
-

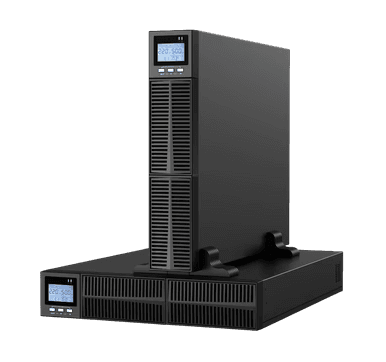

RACK/TOWER DÖNÜŞTÜRÜLEBİLİR
RACK/TOWER DÖNÜŞÜMÜ FARKLI MONTAJ UYGULAMALARINA İMKÂN VERİR
-
DEĞİŞTİRİLEBİLİR AKÜ PAKETLERİ
KOLAY DEĞİŞİM VE YENİLEME İÇİN AKÜ PAKETLERİ İÇERİR
Öne çıkan özellikler
ECO Modu
Yüksek Enerji Verimliliği için
Soğuk Başlatma
(Şebeke olmadan aküden çalışmaya başlama)
Çıkış Güç Faktörü: 0.9
(6 ve 10kVA için 1.0)
Paralel Çalışma (N+X)
(6 ve 10kVA için)
2 Yıl Garanti
10 Yıl Yedek Parça Garantisi
Teknik özellikler
Aşağıdaki tablo, EON RT 11 Serisi'nin üretici teknik föyündeki özelliklerini, 1kVA/0.9kW EON1101RT-S modelinden 10kVA/10kW EON1110RT-L modeline kadar on modelin tamamını kapsayacak şekilde aynen aktarmaktadır.
-
EON1101RT-S
- GÜÇ (kVA/kW)
- 1kVA/0.9kW
-
EON1101RT-L
- GÜÇ (kVA/kW)
- 1kVA/0.9kW
-
EON1102RT-S
- GÜÇ (kVA/kW)
- 2kVA/1.8kW
-
EON1102RT-L
- GÜÇ (kVA/kW)
- 2kVA/1.8kW
-
EON1103RT-S
- GÜÇ (kVA/kW)
- 3kVA/2.7kW
-
EON1103RT-L
- GÜÇ (kVA/kW)
- 3kVA/2.7kW
-
EON1106RT-S
- GÜÇ (kVA/kW)
- 6kVA/6kW
-
EON1106RT-L
- GÜÇ (kVA/kW)
- 6kVA/6kW
-
EON1110RT-S
- GÜÇ (kVA/kW)
- 10kVA/10kW
-
EON1110RT-L
- GÜÇ (kVA/kW)
- 10kVA/10kW
| Model | EON1101RT-S | EON1101RT-L | EON1102RT-S | EON1102RT-L | EON1103RT-S | EON1103RT-L | EON1106RT-S | EON1106RT-L | EON1110RT-S | EON1110RT-L |
|---|---|---|---|---|---|---|---|---|---|---|
| GÜÇ (kVA/kW) | 1kVA/0.9kW | 2kVA/1.8kW | 3kVA/2.7kW | 6kVA/6kW | 10kVA/10kW | |||||
| GİRİŞ | ||||||||||
| Gerilim | 208 / 220 / 230 / 240 VAC | |||||||||
| Gerilim Aralığı | 176~280VAC 110~176VAC (50%-100% linear derate) / 280~300VAC (50% derate |
|||||||||
| Frekans | 40~70Hz (Auto Sensing) | |||||||||
| Giriş Güç Faktörü | ≥ 0,99 | |||||||||
| Toplam Harmonik Distorsiyon (THDi) | ≤ 6% | ≤ 5% | ||||||||
| Bypass Gerilim Aralığı | -25%～+15% (LCD Panel Selectable) | -40%～+15% (LCD Panel Selectable) | ||||||||
| ÇIKIŞ | ||||||||||
| Gerilim | 208 / 220 / 230 / 240 VAC (LCD Panel Selectable) | |||||||||
| Gerilim Regülasyonu | ±%1 (Lineer Load) | |||||||||
| Frekans | 45 ~ 55 Hz or 55 ~ 65 Hz (in Sync); 50 / 60 Hz ±0.1 Hz (Battery Mode) | |||||||||
| Dalga Formu | Pure Sine Wave | |||||||||
| Çıkış Güç Faktörü | 0.9 | 1.0 | ||||||||
| Tepe Faktörü | 3:1 | |||||||||
| Toplam Harmonik Distorsiyon (THDu) | Lineer Load ≤ %2 / Non Lineer Load ≤ %5 | Lineer Load ≤ %1 / Non Lineer Load ≤ %4 | ||||||||
| Transfer Süresi | Mains to Battery: 0ms Inverter to Bypass: 4ms |
|||||||||
| Aşırı Yük Karakteristiği | 105% - 125% load - 1 mins (then Bypass) 125% - 150% Load - 30 secs (then Bypass) >150% Load - 300ms (then Bypass) |
105% - 110% load - 10 mins (then Bypass) 110% - 125% Load - 1 min (then Bypass) 125% - 150% Load - 30 sec (then Bypass) |
||||||||
| Verim | Mains: ≥ %91 Battery: ≥ %85 ECO Mode: ≥ %95 |
Mains: ≥ %91 Battery: ≥ %86 ECO Mode: ≥ %96 |
Mains: ≥ %92 Battery: ≥ %87 ECO Mode: ≥ %97 |
Mains: ≥ %94,5 ECO Mode: ≥ %98 |
||||||
| AKÜ | ||||||||||
| Akü Gerilimi | 24VDC | 48VDC | 72VDC | 192 - 240VDC (16 or 20 Battery Selectable) (192VDC Standard Models) | ||||||
| Akü Adedi / Modeli | 2 x 7Ah | 4 x 7Ah | 6 x 7Ah | 16 x 7 Ah | 16 to 20 blocks | 16 x 9 Ah | 16 to 20 blocks | |||
| Akü Şarj Akımı | 1 Amp (S Models) / 6A (L Models) | 1 Amp (S Models) / 5A (L Models) (12A Optional) | ||||||||
| Akü Yeniden Şarj Süresi | 90% Capacity @ 8 Hours | |||||||||
| AKÜ | ||||||||||
| Sesli Alarmlar | Mains Failure, Battery Low, Battery Too Low, Over Load, General Fault | |||||||||
| Koruma | Short Circuit, Over Load, Over Temperature, Battery Deep Discharge, Fan Test | |||||||||
| ORTAM KOŞULLARI VE STANDARTLAR | ||||||||||
| Çalışma Sıcaklığı | 0 ˚C- 40 ˚C | |||||||||
| Çalışma Nemi | %0 ~ %95 (Non-condesing) | |||||||||
| Depolama Sıcaklığı | -40 ˚C~ 70 ˚C | |||||||||
| Gürültü Seviyesi | <50 Db ( 1 meter away ) | <55 Db ( 1 meter away ) | ||||||||
| Çalışma Rakımı | ≤1000m (without de-rate) / @1000-2000m 1% de-rate in each 100 m | |||||||||
| Haberleşme | Standard: RS232 / Optional: USB, SNMP | |||||||||
| Standartlar | Safety: IEC 62040-1, IEC62477-1 EMC: IEC62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8 |
|||||||||
| FİZİKSEL ÖZELLİKLER | ||||||||||
| Net Boyutlar (G*D*Y) | 440x338x88 | 440x468x88 | 440x430x88 | 440x468x88 | 440x560x88 | 440x468x88 | 440x660x176 | 440x580x88 | 440x660x176 | 440x580x88 |
| Paketli Boyutlar (G*D*Y) | 545x560x201 | 545x592x201 | 545x560x201 | 545x592x201 | 590x690x201 | 590x592x201 | 564x792x418 | 514x696x168 | 564x792x418 | 514x696x168 |
| Net Ağırlık (kg) | 10,6 | 7,6 | 18,7 | 9,7 | 26,8 | 10,1 | 58 | 12 | 63 | 14 |
| Paketli Ağırlık (kg) | 11,3 | 11,1 | 21,8 | 13,2 | 29,7 | 13,6 | 68 | 14 | 73 | 16 |
* Firmamız, ürünlerin model, görsel ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
Sıkça sorulan sorular
Yanıtlar EON RT 11 Serisi teknik föyünden alınmıştır.
EON RT 11 Serisi rack KGK hangi güç değerlerini kapsıyor?
Teknik föy on modeli kapsamaktadır: 1kVA/0.9kW (EON1101RT-S / EON1101RT-L) modelinden başlayarak 2kVA/1.8kW ve 3kVA/2.7kW üzerinden 6kVA/6kW (EON1106RT-S / EON1106RT-L) ve 10kVA/10kW (EON1110RT-S / EON1110RT-L) modellerine kadar.
EON RT 11 Serisi KGK'nın giriş gerilim aralığı nedir?
Nominal giriş 208 / 220 / 230 / 240 VAC olup aralık 176~280VAC'dir; bu aralık 110~176VAC (%50-%100 lineer güç azaltma) / 280~300VAC (%50 güç azaltma) değerlerine kadar genişler. Giriş frekansı 40~70Hz (otomatik algılamalı) şeklindedir.
EON RT 11 Serisi'nin line ve ECO modundaki verimi nedir?
1-3kVA modellerinde verim şebekede ≥ %91 ile ≥ %92, aküde ≥ %85 ile ≥ %87 ve ECO modda ≥ %95 ile ≥ %97 arasındadır. 6 ve 10kVA modelleri şebekede ≥ %94,5 ve ECO modda ≥ %98 değerine ulaşır.
EON RT 11 Serisi'nin çalışma sıcaklığı, nem ve rakım sınırları nedir?
Çalışma sıcaklığı 0 ˚C- 40 ˚C, çalışma nemi %0 ~ %95 (yoğuşmasız) ve depolama sıcaklığı -40 ˚C~ 70 ˚C'dir. Çalışma rakımı ≤1000m (güç kaybı olmadan) / 1000-2000m arasında her 100 m'de %1 güç kaybı şeklindedir.
EON RT 11 Serisi KGK hangi haberleşme portlarını sunar?
Haberleşme standart olarak RS232, opsiyonel olarak USB ve SNMP şeklindedir. 1-3kVA arka panelinde SNMP / AS 400 ve EPO opsiyoneldir; 6-10kVA arka paneli ayrıca opsiyonel paralel port ve sıcaklık sensörü sunar.
EON RT 11 Serisi hangi güvenlik ve EMC standartlarına uygundur?
Güvenlik: IEC 62040-1, IEC62477-1. EMC: IEC62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8.
