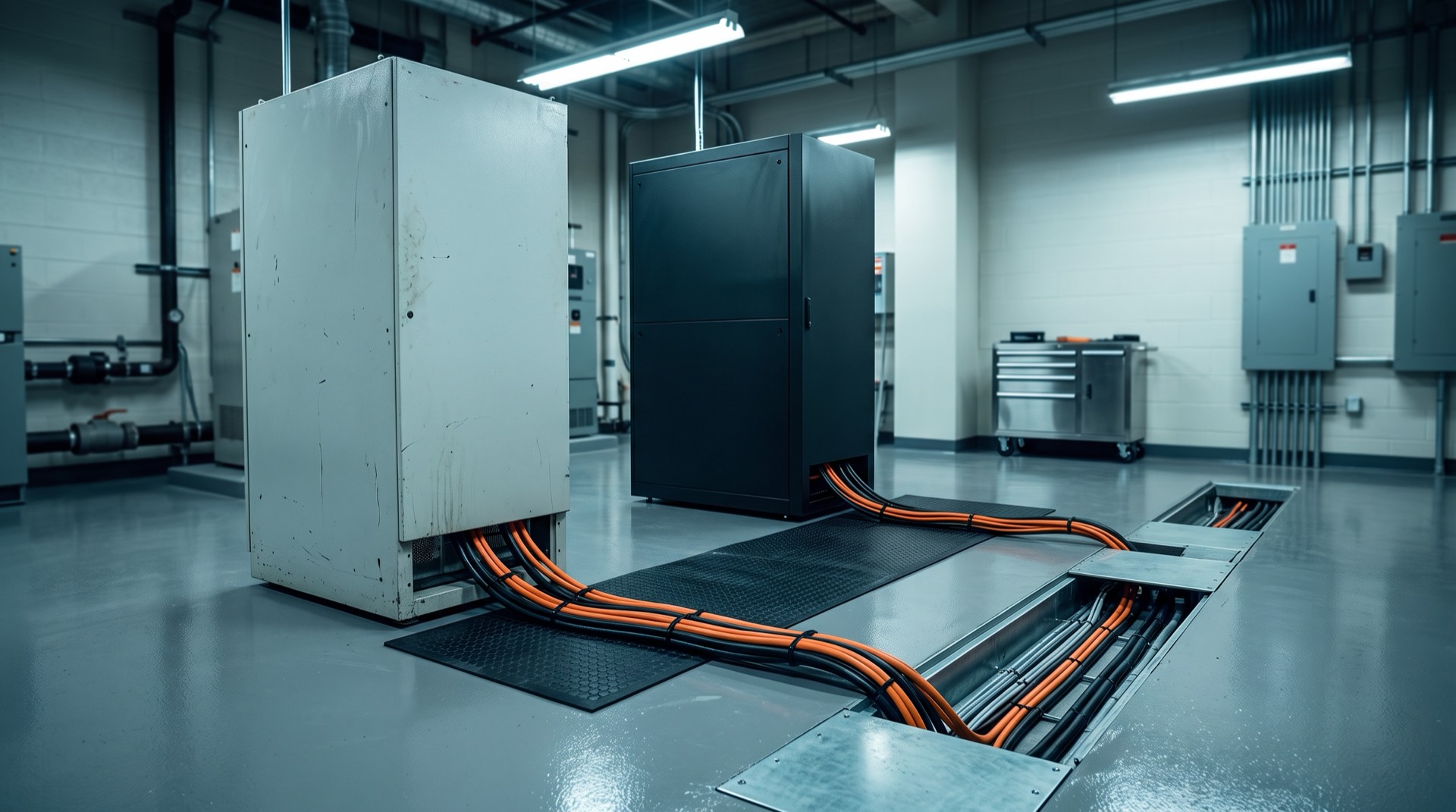

Çalışan Bir Tesiste KGK Değişimini Planlamak

Kurulu bir KGK'nın faydalı ömrünün sonuna geldiğini gösteren sinyaller

Tek bir gözlem çalışan bir KGK'yı mahkûm etmez. Savunulabilir bir gerekçe, servis ziyaretleri boyunca aynı yöne hareket eden birkaç sinyalin, işletmenizin kaldırabileceği duruş süresine göre okunmasıdır.

Yedek parça ve destek kısıt hâline geldi

Soru, platformun eski olup olmadığı değil, bir arızanın tolere ettiğiniz duruş süresi içinde hâlâ onarılabilip onarılamayacağıdır. Tahsisli kartlar, üretimden kalkmış elektronik, kimsenin bakmadığı bir yazılım, artık var olmayan özel aletler. LEON-A Serisi 25 yıldan fazla tasarım ömrüyle yayımlanır; yani bir tesisat, etrafına kurulmuş destek yapısını rahatlıkla geçebilir.

Sarf malzemeleri plansız servis ziyaretlerine yol açıyor

Kondansatörler, soğutma fanları ve kontaktörler, güç yarı iletkenlerinin aşınmadığı biçimde hizmet sırasında aşınır. Soğutma tasarımdan gelen bir servis kalemidir: LEON-A fan destekli soğutma kullanır ve havalandırma arızasını çift fan ile fan arıza alarmı üzerinden emniyete alır. Planlı değiştirilen sarf malzemeleri olağan sahiplik maliyetidir; servis çağrısına neden olan sarf malzemeleri değildir.

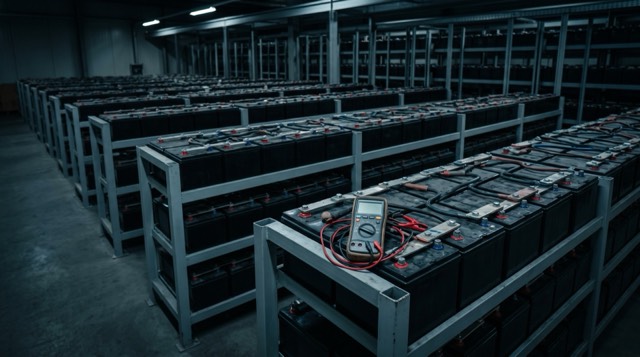

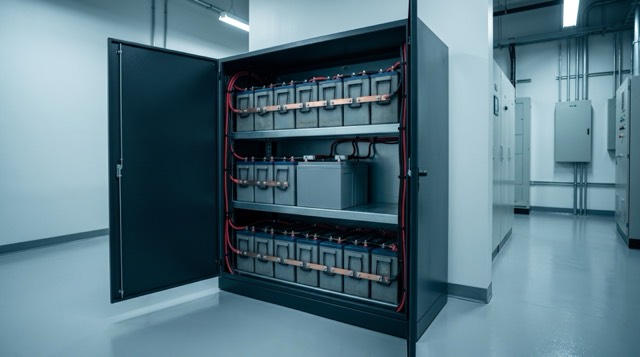

Aküler de aynı anda ömrünü doldurmak üzere

Yayımlanan tasarım ömrü kimyaya bağlıdır — VRLA için 10 ila 12 yıl, OPzV için 15, OPzS için 15'ten fazla, Ni-Cd için 20'den fazla — dolayısıyla KGK ile birlikte devreye alınmış bir grup, ömür sonuna elektronikle yakın zamanda ulaşır. İki proje yerine tek proje; erişim güzergâhını, değişim penceresini ve atık toplamayı paylaşır. Grubun devredileceğini varsaymadan önce bir akü grubunun ömür sonuna yaklaştığını gösteren sinyalleri kontrol edin.

Alarm geçmişi artık temizlenmiyor

Ön paneli değil olay kaydını okuyun. Çözülmek yerine kabul edilen alarmlar — aşırı sıcaklık, şarj cihazı arızası, DC toprak kaçağı, yük aküde — ya üniteyi ya da çevresindeki tesisatı işaret eder ve ikisini ayırmak işin kendisidir. Bir ortam sıcaklığı alarmı yenileme gerekçesi değildir; kimsenin temizleyemediği kalıcı bir arıza ise gerekçedir.

Yük artık makineyle örtüşmüyor

En sık atlanan sinyal; çünkü bozulmuş hiçbir şey yoktur. Yükler kayar: devreler eklenir, tesisler devreden çıkarılır, bir kat işlev değiştirir. Yayımlanmış aşırı yük zarfının üst sınırında alışkanlık hâline gelmiş biçimde çalışan bir ünitenin — LEON-A 110% yükte sürekli, 110-125% arasında 10mins ve 125-150% arasında 1min olarak anılır — yol alma akımı için hiçbir payı yoktur; anma değerinin küçük bir kesrinde çalışan bir ünite ise çok az şeyi korumak için sabit kayıplar öder. Her iki durumda da yanlış boyutlandırılmıştır; bu nedenle yerine geleni, sökeceğiniz etiket değerinden değil ölçülmüş bir yük envanterinden boyutlandırın.

Onarım, revizyon ya da yenileme: kararı dürüstçe vermek

Yaşlanan her KGK değiştirilmemelidir. Bazı üniteler kurtarılabilir ve onarım ile revizyon, yenilemeden sonra değil onunla birlikte fiyatlandırılmayı hak eder — transformatör tabanlı bir tasarımda muhafaza ile galvanik izolasyon transformatörü en uzun ömürlü parçalardır.

Tartışmanın çoğunu üç soru sonuçlandırır. Arıza yenilenebilir bir alt sistemde mi — soğutma, kondansatörler, kontrol, kontaktörler — yoksa platformun kendisinde mi? Bir onarım aynı ömür sonu tarihini, aynı yedek parça sorununu ve aynı boyut uyumsuzluğunu yerinde bırakır mı? Ve ünite, satın alındığı yük için değil bugün beslediği yük için hâlâ doğru topoloji ve güçte mi? Birinci soruya iyi, diğerlerine kötü yanıt veren bir onarım, tam bedelle zaman satın alır. Karşılaştırmayı, o üniteye ait güncel bir teklife ve hangi desteğin kaldığına dair yazılı bir görüşe karşı yapın.

Birebir KGK retrofiti mi, mimari değişikliği mi?

Retrofit, mimariyi değiştirmek için gerçekçi olan tek fırsattır: oda açıktır, şalt donanımı üzerinde çalışılmaktadır ve bir kesinti penceresi zaten müzakere edilmiştir. Ancak kararı şartname yayımlanmadan önce verin — montaj sırasında keşfedilen bir mimari değişikliği, mümkün olan en kötü anda şalt donanımı, koruma ve izleme değişikliğine dönüşür.

Birebir değişim

Aynı topoloji, benzer güç, benzer yerleşim alanı. En düşük mühendislik riski ve mevcut kablo girişlerini, akü barasını ve panoyu yeniden kullanma şansı en yüksek olan seçenek — ancak özgün tasarımdaki hatalar neyse onları da yeniden üretir.

Yedeklilik ya da kapasite için paralel üniteler

Platform destekliyorsa tek bir büyük ünitenin yerini birkaç küçük ünite alır. LEON-A Serisi çift yedekli ya da ek kapasite amaçlı olarak en fazla 4 ünite paralel çalıştırılabilir; bu da monolitik bir kabini, ünite ünite bakım yapılabilen bir tesisata dönüştürür.

Modüler bir platform

Modüller sistem çalışırken değiştirilir ve modüler sıcak değiştirilebilir KGK sistemleri Cumulus Power'da 10kW ile 3.6MW, Stratus Power'da 10kW ile 3.75MW arasında ölçeklenir; Stratus Power ayrıca metrekare başına 1MW'lık bir güç yoğunluğu yayımlar — bir retrofitin, eski ekipmana göre düzenlenmiş bir odaya sığmasını çoğu zaman bu sağlar. Önce modüler bir mimarinin monolitik bir mimariye karşı ne kazandırdığını okuyun: onarım modelini değiştirir, her tek arıza noktasını değil.

KGK değişimini şartnameye dökmeden önce tesisatı etüt edin

Kötü giden hemen her retrofit, bir saha etüdünden değil bir çizimden şartnamelendirilmiştir ve as-built belgeler, yıllar süren küçük değişikliklerden sonra odayla nadiren örtüşür. Fiilen kurulu olanı kaydedin — ekipman etiketlerini toplamak yerine temsili bir süre boyunca ölçülmüş yükten başlayarak — ve hesaplarla çizimleri bu kayıttan ürettirin.

• Elektriksel düzen: giriş ve çıkıştaki faz konfigürasyonu (LEON-A 1:1 Phase, 3:1 Phase ve 3:3 Phase modelleri hâlinde üretilir) ve kablolama — tek fazda 3W (P+N+PE), üç fazda 5W (3P+N+PE). Şebeke gerilim aralığı standart olarak ±10%, opsiyonel olarak ±15% ve ±20%'dir; bu, jeneratör beslemeli bir sistemde önem taşır.
• Akü. Bara gerilimi ve kimya, bunun tek proje mi iki proje mi olduğuna karar verir: LEON-A, VRLA, OPzV, OPzS, NiCad ve AGM gruplarıyla 110VDC, 220VDC veya 384VDC'de çalışır. Yeni ünitenin DC barası kurulu grupla eşleşmiyorsa grup da kapsama girer.
• Ortam, ekipmanın bulunduğu noktada ölçülmüş olarak: çalışma sıcaklığı -10 ile 50°C, anma rakımı deniz seviyesinden 1000m ve üzerindeki her 100m için 1% derating, standart IP20 ve opsiyonel olarak IP55'e kadar.
• İzleme ve her iki taraftaki şalt donanımı. LEON-A'da standart donanım Dry Contact x4 ile ModBus RTU RS232'dir; x16'ya kadar genişletilebilir ve opsiyonel olarak RS485, ModBus TCP/IP, SNMP ve IEC61850 eklenir. Ayrıca KGK'yı neyin beslediğini, KGK'nın neyi beslediğini ve baypasın ünitede mi panoda mı olduğunu belirleyin — geçiş seçeneklerini bu belirler.

Bir KGK retrofitini batıran fiziksel gerçekler

İlgi şartnameye gider. İşi asıl durduran şey ise geometri ve kütledir.

Çıkacak ünitenin, hiç kullanılmamış olabilecek bir güzergâhtan binayı terk etmesi gerekir — ekipman çoğu zaman duvarlar tamamlanmadan önce yerleştirilmiştir. Güzergâhın tamamını ölçün: kapı ve koridor genişlikleri, dar köşedeki dönüş yarıçapı, asansör kabini ölçüleri ve taşıma kapasitesi, eşikler ve rampalar. Doğaçlama yapılamayacak kalem döşeme yüküdür; özellikle yükseltilmiş döşeme üzerinde ve akü sehpasının altında.

Sonra nesnelerin konumu. LEON-A'da kablo girişi standart olarak alttan, diğer düzenlemeler opsiyoneldir; daha küçük bir yerleşim alanı, giriş mevcut kanalın ya da döşeme boşluğunun yanlış tarafına denk geliyorsa hiçbir işe yaramaz. Servis açıklığı da bunun tersten hâlidir: tam ön erişim yalnızca kabinin önündeki alan boş kaldığı sürece karşılığını verir. Bunların tamamını teklif edilen üniteye ait çizimlere karşı ve sahada doğrulayın.

Geçiş sırasında yükü beslemeye devam etmek

Eski ünite çıkarken yükü tutmanın üç geniş yolu vardır; aralarındaki başlıca fark, ne kadar riskin ne kadar süre açık kaldığıdır. Aşağıdakiler bunları tarif eder; bir yöntem değildir. Manevra sırası, işin içindeki her ünitenin kendi kılavuzuna ve tesisatı etüt edip bir metot bildirimi yazmış yetkin bir kişiye aittir — enerjili bir panonun ve şarjlı bir akü grubunun yakınında çalışmak tehlikelidir ve manevra sırası ekipmana özgüdür.

Bir karar açıkça verilmeyi hak eder: yük bir süre korumasız çalışacak mı ve ne kadar süre? Çoğu zaman yanıt evettir; çünkü en az kesinti yaratan seçenek budur — sahibi biri olduğu sürece bu meşrudur. Hangi yüklerin açıkta kaldığını, pencere açıkken şebeke kesilirse ne olacağını ve işi durdurmaya kimin yetkili olduğunu yazın; sonra bunu yatırımı onaylayan makama onaylatın. Kimsenin yazmadığı bir maruziyet, planlı bir yükseltmeyi bir olay raporuna çevirir.

Çıkacak ünitenin bakım baypası üzerinde

Yük, mevcut baypas yolu üzerinden ham şebekeden çalışır. Bakım baypası, bir KGK'nın yükü kesmeden servis edilebilmesi için vardır — LEON-A'da bulunur — ancak yükü taşıdığı sürece arkasında ne şartlandırma ne de depolanmış enerji vardır. Bir bakım özelliğidir, koruma değil.

Yedek bir yol üzerinde

Paralel ve modüler tesisatlar ile çift yollu dağıtım, biri üzerinde çalışılırken yükü diğer yolda taşır — ya da yükü gruplar hâlinde karşıya alarak hiçbir adımın her şeyi birden açıkta bırakmamasını sağlar. En düşük riskli seçenektir ve birçok işletmecinin, sahanın hiç sahip olmadığı yedekliliği kurmak için retrofitten yararlanmasının nedenidir.

Geçici bir besleme üzerinde

Kiralık bir KGK, geçici bir pano ya da jeneratör destekli bir besleme. Uzun tek bir maruziyeti, geçiş noktalarındaki iki kısa maruziyete dönüştürür ve kendi kapsamını ekler: alan, kablolama, koruma, yakıt ve kendi tek arıza noktaları.

Devir teslim: as-built kayıtlar, devreye alma verileri ve bertaraf

İş, yük invertöre geri döndüğünde bitmiş olmaz. Elinizde tuttuklarınız, bir sonraki kararın kanıttan mı yoksa bilinmeyenlerin yeni bir etüdünden mi başlayacağını belirler — ve en çok akü kayıtları önemlidir, çünkü trendleri izlenen kayıtlar bunlardır. Yeni bir referans, rutin akü muayenesi, izleme ve kapasite testinin ilerideki anlamını mümkün kılan şeydir.

• As-built kayıtlar ve devreye alma sonuçları yazılı olarak: güncellenmiş tek hat şeması, kablo listeleri, ünitede bırakılan ayarlar, yazılım sürümleri, her iki taraftaki panolarda yapılan değişiklikler ve transfer ile şebeke kaybı davranışı dâhil kabul testleri.
• Yeni bir akü referansı. Grup yeni olsun ya da devredilmiş olsun; blok başına ohmik ölçümleri, bir kabul deşarjını ve akü yanındaki sıcaklığı kaydedin ki ileride trend izlemenin bir başlangıç noktası olsun.
• Uçtan uca kanıtlanmış alarm noktaları ve satın aldığınız ünite için yazılı olarak teyit edilmiş önerilen yedek parçalar — bulunabilirlik değişken bir büyüklüktür, bu yüzden planlama anında tedarikçiden alın.
• Düzenlenmiş atık olarak bertaraf. Eski KGK ve aküleri sahadan, kimyalarına uygun rota üzerinden ve gerektirdiği belgelerle çıkar. Kurallar ülkeye göre değişir; bu nedenle atık yüklenicinizle teyit edin, toplamayı proje kapsamı sayın ve sökülen blokları dik ve kısa devreye karşı korunmuş biçimde tutun.

KGK değişimini onaylanacak bir gerekçeye dönüştürmek

Bir yatırım talebi, yaştan değil kanıttan kurulduğunda incelemeden geçer: sahanın ihtiyaç duyduğu yük ve besleme süresi, kurulu sistemin bunları artık güvenilir biçimde vermediğini gösteren sinyaller, onarımın neyi düzeltip neyi düzeltmeyeceği ve işi kendi takviminizde yapmakla ekipmanın takviminde yapmak arasındaki fark.

Bu noktadaysanız tesisatınız hakkında mühendislik ekibimizle görüşün. Neyin kurulu olduğunu ve neyi beslediğini, faz ve gerilim düzenini, akü barasını ve kimyasını, odaya giden erişim güzergâhını ve ne kadar değişim penceresi verebileceğinizi bize iletin; size birebir ya da yükseltilmiş bir seçenekle, onu destekleyecek hesap ve çizimlerle ve tarihleri planlayabilmeniz için güncel bulunabilirlik bilgisiyle döneriz.
