Maksimum Enerji Yedekliliği
Dahili bir bileşen arızalansa dahi sistemin tam olarak çalışmaya devam etmesini sağlamak üzere dört adede kadar bağımsız dahili besleme kaynağıyla donatılmıştır.
Statik Transfer Anahtarları
ENTS Serisi
Endüstriyel Sınıf Statik Transfer Anahtarları
- Tristör Esaslı Anahtarlama
- Mimik Panel Gösterimi
- Kesintisiz Transferler
- 1 ve 3 Faz
- 1200A'e kadar
ENTS Serisi Statik Transfer Anahtarı, kritik yüklerde sıfır duruş süresi sağlamak amacıyla iki bağımsız enerji kaynağı arasında anlık ve kesintisiz geçiş sunar. Gelişmiş yarı iletken mimarisi, çıkış geriliminde herhangi bir kesinti olmadan yüksek hızlı transferler gerçekleştirerek hassas ekipmanları kaynak arızalarından veya kararsızlıklardan korur. Veri merkezleri ve endüstriyel kontrol odaları gibi yüksek güvenilirlik gerektiren ortamlar için tasarlanan ENTS Serisi, enerji yedekliliği ve sistem dayanıklılığında en üst katmanı sağlar.
- Transfer Süresi (Senkron, 60Hz)
- <4ms
- Verim
- 94 - 99%
- Frekans Aralığı
- 45-65Hz
- Çalışma Sıcaklığı
- 0 to 50°C
Ürüne Genel Bakış
ENTS Serisi, tekil arıza noktası riskini ortadan kaldırmak için dört adede kadar bağımsız dahili besleme kaynağı kullanarak en yüksek enerji yedekliliğini sağlayacak şekilde geliştirilmiştir. Gelişmiş DSP tabanlı mimarisi, hassas ve senkronize transferler sayesinde kritik yüklerin her zaman en kararlı enerji kaynağıyla korunmasını güvence altına alır
Bakım; hot-swap güç üniteleri ve tam önden erişim sunan modüler tasarım sayesinde kolaylaştırılmıştır ve bağlı yükte hiçbir kesinti olmadan onarım yapılmasına imkân verir. 16A'den 800A'e kadar uzanan akım kapasiteleriyle ENTS Serisi, tekil BT kabinlerinden büyük ölçekli endüstriyel tesis şebekelerine kadar her şeyin korunması için son derece ölçeklenebilir bir çözüm sunar.
Teknik Öne Çıkanlar
- Gelişmiş DSP teknolojisiyle akıllı kontrol
- Güvenilir tristör tabanlı statik anahtarlama
- Sigortasız, kesintisiz ve tümüyle statik transfer topolojisi
- Anlık kaynak transfer süresi (<5ms)
- Yedekli dahili besleme kaynakları (4 adede kadar)
- Yüksek aşırı yük dayanımı (standart %200)
- Sıfır duruş süreli bakım için hot-swap modüller
- CE ve IEC 62310-1/2/3 standartlarına uygunluk
-
KESİNTİSİZ TRANSFER
SENKRON KAYNAKLARDA <5ms TRANSFER SÜRESİ KIRPIŞMASIZ GEÇİŞ SAĞLAR
-
KOLAY BAKIM VE ONARIM
TAM ÖNDEN ERİŞİM VEYA KOLAY ONARIM İÇİN DEĞİŞTİRİLEBİLİR GÜÇ MODÜLÜ
-
YEDEK BESLEME KAYNAĞI
YEDEKLİ BESLEME KAYNAKLARI TEKİL ARIZA NOKTASINI ÖNLER
-
AŞIRI YÜK DAYANIMI
YÜKSEK AŞIRI YÜK DEĞERLERİ ENDÜSTRİYEL ANİ AKIMLARIN SORUN YARATMAMASINI SAĞLAR
TEMEL ÖZELLİKLER
Tasarım Hedefimiz ÜSTÜN GEÇİŞ
Yüksek Aşırı Yük Dayanımı
Standart %200 aşırı yük kapasitesiyle (daha yüksek değerler opsiyoneldir) uç koşulları karşılamak üzere geliştirilmiştir; ani akım veya arıza durumlarında kararlı besleme sağlar.
Kesintisiz Statik Transfer
Enerji kaynakları arasında 4ms'den (60Hz) veya 5ms'den (50Hz) kısa sürede anlık ve sigortasız transfer sağlayarak kritik yüklerde sıfır kesinti güvencesi verir..
Gelişmiş Haberleşme ve İzleme
20'den fazla alarmla birlikte tam sistem ölçümü (V, A, Hz) ve RS232, kuru kontaklar veya SCADA entegrasyonu için opsiyonel SNMP ve TCP/IP üzerinden bağlantı. (+200 kayıt kaydı)
Hot-Swap Servis Kolaylığı
Hot-swap güç modülleri (2U sistemlerde) ve tam önden erişim sunarak yükü kesmeden hızlı bakım ve onarım imkânı verir.
DSP Tabanlı Akıllı Kontrol
Entegre arıza teşhisiyle birlikte hassas otomatik veya manuel transferler için gelişmiş dijital sinyal işleme (DSP) ve tristör tabanlı anahtarlama kullanır.
Dayanıklı Tasarım
Zorlu sahalarda uzun süreli hizmet için özel olarak seçilmiş endüstriyel sınıf panolar ve bileşenler.
Hassas Kontrol
Gelişmiş güç elektroniği, kesinti olmamasını sağlamak için düzgün ve hızlı bir transfer sunar. Ayarlanabilir faz açısı ayarı.
Gelişmiş Görünürlük

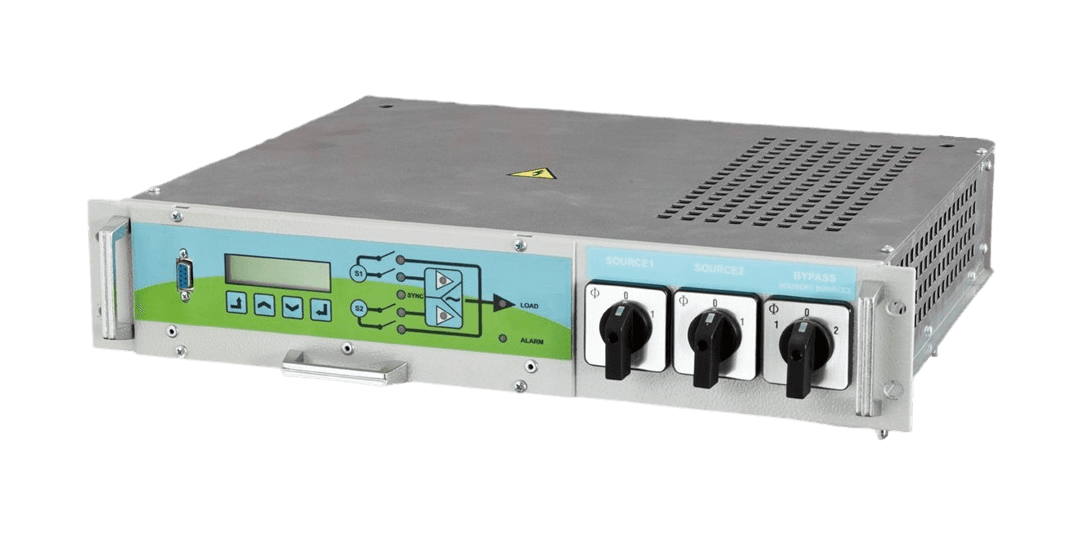

Giriş/çıkış değerlerinin doğru izlenmesi için dijital ölçüm cihazlarının yanı sıra gerçek zamanlı süreç görselleştirmesi sağlayan net bir mimik diyagram sunar.
Teknik özellikler
Aşağıdaki tablo, altı adet 1 fazlı model çiftini (16A - 150A arasında ENTS1016/ENTS2016'dan ENTS1150/ENTS2150'ye) ve altı adet 3 fazlı model çiftini (63A - 800A arasında ENTS3063/ENTS4063'ten ENTS3800/ENTS4800'e) kapsayan ENTS Serisi teknik föyünü aynen aktarmaktadır.
-
ENTS1016
ENTS2016- AKIM
- 16A
- KUTUP
- 1 POLE (ENTS1XXX)
2 POLES (ENTS2XXX)
-
ENTS1032
ENTS2032- AKIM
- 32A
- KUTUP
- 1 POLE (ENTS1XXX)
2 POLES (ENTS2XXX)
-
ENTS1050
ENTS2050- AKIM
- 50A
- KUTUP
- 1 POLE (ENTS1XXX)
2 POLES (ENTS2XXX)
-
ENTS1063
ENTS2063- AKIM
- 63A
- KUTUP
- 1 POLE (ENTS1XXX)
2 POLES (ENTS2XXX)
-
ENTS1100
ENTS2100- AKIM
- 100A
- KUTUP
- 1 POLE (ENTS1XXX)
2 POLES (ENTS2XXX)
-
ENTS1150
ENTS2150- AKIM
- 150A
- KUTUP
- 1 POLE (ENTS1XXX)
2 POLES (ENTS2XXX)
-
ENTS3063
ENTS4063- AKIM
- 63A
- KUTUP
- 3 POLE (ENTS3XXX)
4 POLES (ENTS4XXX)
-
ENTS3160
ENTS4160- AKIM
- 160A
- KUTUP
- 3 POLE (ENTS3XXX)
4 POLES (ENTS4XXX)
-
ENTS3250
ENTS4250- AKIM
- 250A
- KUTUP
- 3 POLE (ENTS3XXX)
4 POLES (ENTS4XXX)
-
ENTS3400
ENTS4400- AKIM
- 400A
- KUTUP
- 3 POLE (ENTS3XXX)
4 POLES (ENTS4XXX)
-
ENTS3600
ENTS4600- AKIM
- 600A
- KUTUP
- 3 POLE (ENTS3XXX)
4 POLES (ENTS4XXX)
-
ENTS3800
ENTS4800- AKIM
- 800A
- KUTUP
- 3 POLE (ENTS3XXX)
4 POLES (ENTS4XXX)
| Model | ENTS1016 ENTS2016 |
ENTS1032 ENTS2032 |
ENTS1050 ENTS2050 |
ENTS1063 ENTS2063 |
ENTS1100 ENTS2100 |
ENTS1150 ENTS2150 |
ENTS3063 ENTS4063 |
ENTS3160 ENTS4160 |
ENTS3250 ENTS4250 |
ENTS3400 ENTS4400 |
ENTS3600 ENTS4600 |
ENTS3800 ENTS4800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AKIM | 16A | 32A | 50A | 63A | 100A | 150A | 63A | 160A | 250A | 400A | 600A | 800A |
| KUTUP | 1 POLE (ENTS1XXX) 2 POLES (ENTS2XXX) |
3 POLE (ENTS3XXX) 4 POLES (ENTS4XXX) |
||||||||||
| ELEKTRİKSEL ÖZELLİKLER | ||||||||||||
| Gerilim | 110/127/208/220/230/240/265 3W (1PH+N+PE) |
200/227/380/400/415/440/460/600VAC 5W (3PH + N + PE) |
||||||||||
| Gerilim Aralığı | ± 20% (Transfer when out of range) | ± 15% (Transfer when out of range) | ||||||||||
| Frekans | 50/60Hz | |||||||||||
| Frekans Aralığı | 45-65Hz (Transfer when out of range, adjustable) | |||||||||||
| Verim | 94% | 96% | 97% | 98% | 99% | 98% | 99% | |||||
| Transfer Tipi | Break Before Make | |||||||||||
| Transfer Seçeneği | Automatic / Manual / Remote | |||||||||||
| Transfer Süresi | <5ms (Sync) & ~10ms (Unsync) @ 50Hz <4ms (Sync) & ~10ms (Unsync) @ 60Hz |
|||||||||||
| Anahtarlama Topolojisi | 1 Pole (w/o neutral breaking) or 2 Pole (w Neutral Breaking) | 3 Pole (w/o neutral breaking) or 4 Pole (w Neutral Breaking) | ||||||||||
| Tepe Faktörü | 3:1 | |||||||||||
| Aşırı Yük | Continuous @ 100-110% Load 10 mins @ 100-125% Load 1 min @ 125%-150% Load 10 sec @ 150-200% Load 250msec @ >200% Load |
|||||||||||
| Koruma | Overload, Short curcuit, Over Temperature, Backfeed, SCR Fault Alarm, Unsync protection, Bypass protection (Interlock) |
|||||||||||
| Haberleşme | RS232, Dry Contact (Standard) - RS485, TCP/IP (Optional), SNMP (Optional) | |||||||||||
| ORTAM KOŞULLARI | ||||||||||||
| Soğutma | Natural Cooling (without Fans) | Fan Forced, (Optional: Natural Cooling) | ||||||||||
| Çalışma Sıcaklığı | 0 to 50°C | |||||||||||
| Depolama Sıcaklığı | -10 to 70°C | |||||||||||
| Bağıl Nem | 0 to 90% (Non-Condensing) | |||||||||||
| Koruma Sınıfı (IP) | IP20, IP21 Standard, up to IP65 (Optional) | |||||||||||
| Standartlar | IEC62310-1: Static transfer systems (ENTS) - Part 1: General and safety requirements IEC62310-2: Static transfer systems (ENTS) - Part 2: Electromagnetic compatibility (EMC) requirements IEC62310-3: Static transfer systems (ENTS) - Part 3: Method for specifying performance and test requirements |
|||||||||||
| FİZİKSEL ÖZELLİKLER | ||||||||||||
| Net Ağırlık (kg) (Standart Ünite) | 3kg | 6kg | 8kg | Advice to ENERG TECH | Advice to ENER-G TECH | |||||||
| Boyutlar | 19', 1U | 19', 2U | 500x450x1000 | 600x600x1300 | 750x700x1600 | 800x800x2100 | 1000x800x2100 | |||||
| Alternatif Boyutlar | - | 19', 4U | Advise | 19', 5U | - | |||||||
| Montaj | 19' Rack Mount | Standalone | ||||||||||
| Opsiyonel Montaj Seçenekleri | Wall Mount, Chassis Mount | Advise | Wall Mount, Chassis Mount | Advice to ENCLOVE Energy | ||||||||
* Firmamız, ürünlerin model, görsel ve teknik özellik bilgilerini önceden haber vermeksizin değiştirme hakkına sahiptir.
Sıkça sorulan sorular
Yanıtlar ENTS Serisi teknik föyünden alınmıştır.
ENTS Serisi statik transfer anahtarı hangi akım aralığını ve modelleri kapsıyor?
1 fazlı tabloda 16A, 32A, 50A, 63A, 100A ve 150A değerlerinde ENTS1016/ENTS2016'dan ENTS1150/ENTS2150'ye kadar modeller; 3 fazlı tabloda ise 63A, 160A, 250A, 400A, 600A ve 800A değerlerinde ENTS3063/ENTS4063'ten ENTS3800/ENTS4800'e kadar modeller listelenmektedir. Teknik föyün kapağında serinin aralığı 16A - 1200A olarak belirtilmektedir.
ENTS Serisi iki kaynak arasında ne kadar hızlı transfer yapar?
Transfer süresi 50Hz'de <5ms (senkron) ve ~10ms (senkron olmayan), 60Hz'de ise <4ms (senkron) ve ~10ms (senkron olmayan) şeklindedir. Transfer tipi Break Before Make olup transfer otomatik / manuel / uzaktan yapılabilir.
ENTS Serisi statik transfer anahtarı hangi aşırı yüke dayanabilir?
Aşırı yük kapasitesi %100-110 yükte sürekli, %100-125 yükte 10 dakika, %125-%150 yükte 1 dakika, %150-200 yükte 10 saniye ve %200 üzeri yükte 250 msn şeklindedir; tepe faktörü 3:1'dir.
ENTS Serisi'nin çalışma sıcaklığı, nem ve IP sınıfı sınırları nedir?
Çalışma sıcaklığı 0 - 50°C, depolama sıcaklığı -10 - 70°C ve bağıl nem %0 - %90 (yoğuşmasız) şeklindedir. Koruma sınıfı standart olarak IP20, IP21; opsiyonel olarak IP65'e kadardır.
ENTS Serisi hangi haberleşme arayüzlerini ve korumaları sunar?
RS232 ve kuru kontak standarttır; RS485, TCP/IP ve SNMP opsiyonel olarak sunulur. Koruma; aşırı yük, kısa devre, aşırı sıcaklık, geri besleme, SCR arıza alarmı, senkronsuzluk koruması ve bypass korumasını (kilitleme) kapsar.
ENCLOVE ENTS Serisi statik transfer anahtarı hangi standartlara uygundur?
Teknik föyde IEC62310-1 (genel ve güvenlik gereklilikleri), IEC62310-2 (elektromanyetik uyumluluk (EMC) gereklilikleri) ve IEC62310-3 (performans ve test gerekliliklerinin belirlenme yöntemi) standartları belirtilmekte olup ürün CE işareti taşımaktadır.
