Modüler KGK
Modüler Online Kesintisiz Güç Kaynağı

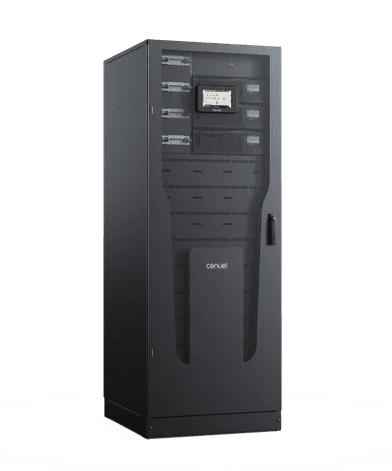

CENTIEL CUMULUS - Modüler Yüksek Güçlü Online KGK
CENTIEL CumulusPower Serisi, mümkün olan en yüksek "9 dokuz" (%99,9999999) kullanılabilirlik seviyesini gerektiren kritik tesisler için tasarlanmış, 4. nesil öncü bir modüler KGK sistemidir. Benzersiz Dağıtık Aktif Yedekli Mimari (DARA™) sayesinde her bir modül eksiksiz ve bağımsız bir KGK olarak çalışır; böylece sistem içindeki tekil arıza noktaları tamamen ortadan kalkar. İsviçre mühendisliğiyle geliştirilen bu seri, sektör lideri %97,1 verim sunar ve hot-swap modülleriyle altyapınız için kesintisiz ölçeklenebilirlik ile sıfır duruş süreli bakım sağlar.
CumulusPowerTM, İsviçre üretimi 3 fazlı, online çift çevrimli ve tamamen merkeziyetsiz bir modüler kesintisiz güç kaynağıdır.
10kW'tan 3.6MW'a kadar sunulan CumulusPowerTM, her uygulamaya uyum sağlayacak azami esnekliği sunar. Tekil arıza noktalarını ortadan kaldırarak, Dağıtık Aktif Yedekli teknolojisini (DARATM) ekleyerek, insan hatasını önleyerek ve bakım ile onarım süresini kısaltarak CumulusPowerTM, en kritik enerji uygulamalarının ihtiyaçlarını karşılayan sektör lideri 9 dokuz kullanılabilirlik sağlar.
+%97,1
Tekil Arıza Noktası Yok
Sıfır Duruş Süresi
kVA = kW
30 yıllık deneyim
Azaltılmış Bileşen Sayısı Bakımı Kolaylaştırır
CumulusPower™ mimarisi, kritik bir arıza durumunda sistemin dağıtık karar verme mekanizmasının devreye girmesi ve yük paylaşımının doğru yönetilmesi yoluyla en yüksek kullanılabilirlik gereksinimlerini karşılamak üzere tasarlanmıştır. Akıllı Modüller arasındaki haberleşme, tamamen yedekli TripleMode™ haberleşme BUS'ı üzerinden sağlanır.
Her modül eksiksiz bir KGK'dır. Centiel'in modül tasarımındaki uzun deneyimi sayesinde CumulusPower™ Akıllı Modülleri üç bağımsız güç dönüştürücü, bir statik bypass ile tüm donanım ve yazılım (zekâ ve izleme) fonksiyonlarıyla donatılmıştır; böylece tamamen bağımsız çalışır ve dahili bir arıza oluştuğunda çok modüllü sistemden güvenli biçimde ayrılabilir.
CumulusPower™, optimum enerji verimliliği seviyesini izleyerek modül sayısını yük talebine uyarlayan akıllı bir MEM fonksiyonu içerir. Düşük yük seviyelerinde, yedekliliği korumak için artık gerekli olmayan modüller Aktif-Uyku moduna alınarak toplam enerji tüketimi azaltılır. Aktif-Uyku modundaki modüller yük arttığında anında devreye girerek her an azami kullanılabilirliği korur.
• TCO'yu azaltır • Bakımı kolaylaştırır • Yedek parça maliyetini (MTTR) düşürür ve rutin bakımı basitleştirir.
Modüler tasarım, Akıllı Modüllerin hızla değiştirilmesine imkân vererek ortalama onarım süresini (MTTR) kısaltır, kullanılabilirliği en üst düzeye çıkarır ve maliyetleri azaltır.
Aşağıdaki değerler, IM10/IM20/IM25 kabin ve rack'leri ile IM50/IM60 alttan ve üstten kablo girişli kabinleri kapsayan altı özellik sütunundaki on iki kabin model kodunu içeren CumulusPower™ Teknik Föyü'nden (TDS_Rev2.4 10/02/18) aynen aktarılmıştır.
| Model | CAB-CP050-I080-A1 CAB-CP050-I240-A0 CAB-UR050-E-C0 |
CAB-CP100-E-A1 CAB-CP100-I320-B0 CAB-UR100-E-C1 |
CAB-CP150-E-A0 | CAB-CP251-E-B0 | CAB-CP300-E-B0 CAB-CP300T-E-B0 |
CAB-CP600-E-D0 CAB-CP600T-E-2B0 |
|---|---|---|---|---|---|---|
| GENEL BİLGİLER | ||||||
| Modül Tipi | IM10/IM20/IM25 | IM50/IM60 | ||||
| Modül başına nominal güç [kVA=kW] | 10/20/25 | 50/60 | ||||
| Kabin başına maks. güç [kVA=kW] | 50 | 100 | 150 | 250 | 300 | 600 |
| Kabin başına modül sayısı | 1-2 | 1-4 | 1-6 | 1-10 | 1-5 | 1-10 |
| Sistem başına maks. güç [kVA=kW] | 1500 | 3600 | ||||
| Bağlantı Tipi | Bottom | Bottom / Top | ||||
| Topoloji/Teknoloji | Online double conversion/DARA (Distributed Active-redundant Architecture) | |||||
| GİRİŞ — ŞEBEKE | ||||||
| Giriş Bağlantı Şekli | 3Ph+N+PE | |||||
| Anma Gerilimi | 380/400/415Vac | |||||
| Gerilim Aralığı | For loads <100% (−25%, +20%) | <80% (−32.5%, +20%) | <60% (−35%, +20%) | |||||
| Giriş Frekansı | 40-70 Hz | |||||
| Toplam Harmonik Distorsiyon | THDi<3% for linear load, THDi<5% for nonlinear load | |||||
| Giriş Güç Faktörü | 0,99 | |||||
| GİRİŞ — BYPASS | ||||||
| Giriş Bağlantı Şekli | 3Ph+N+PE | |||||
| Anma Gerilimi | 360/400/420 Vac | |||||
| Giriş Frekansı | 50/60 ±2/4% (selectable) | |||||
| GİRİŞ — AKÜ | ||||||
| Anma Gerilimi | 360-480 Vdc (the number of batteries can be selected ) | |||||
| Dahili Aküler (7/9Ah) | I080: 80 | I240: 240 | E External I320: 320 | E External | |||
| Tip | Lead-Acid/NiCad/Lithium | |||||
| Blok [LA]/Hücre [NicAd] | 20-50 | IM20/IM25: 30-50 | 20-50 | IM50/IM60: 30-50 | ||||
| Şarj Cihazı (Amper/modül) | 20 | 40 | ||||
| ÇIKIŞ — İNVERTÖR | ||||||
| Çıkış Bağlantı Şekli | 3Ph+N+PE | |||||
| Gerilim | 380/400/415 Vac±1% | |||||
| Frekans | Tracking the bypass input (Online Mode) | Tracking the bypass input (Online Mode) | 50/60 Hz±0,05% (Battery Mode) | ||||
| Dalga Formu | Sine wave (THDv<1% for linear load | THDv<3% for non-linear load) | |||||
| Çıkış Güç Faktörü | 1 | |||||
| Verim | 97,1% | |||||
| Aşırı Yük Kapasitesi | Inverter 124% continuous | 125% overload for 10 min | 150% overload for 1 min Bypass 135% overload for long term | <1000% overload for 100ms |
|||||
| Kısa devre kapasitesi | 3 x IN | |||||
| ÇIKIŞ — BYPASS | ||||||
| Verim | 99,4% | |||||
| ORTAM KOŞULLARI | ||||||
| Çalışma Sıcaklığı | 0-40°C (No power derating) | |||||
| Depolama Sıcaklığı | -40-70°C | |||||
| Bağıl Nem | 0%-95% (No condensing) | |||||
| Maksimum Çalışma Rakımı | 1000 m. Above 1000 m, derating 1% for each additional 100 m | |||||
| Gürültü Seviyesi | < 65dB | |||||
| DİĞER | ||||||
| Boyutlar (Y x G x D) [mm] | 1,315x510x815 1,980x510x815 |
1,315x510x815 1,980x730x815 |
1,980x510x815 | 1,980x730x815 | 1,980x730x845 | 1,980x1,460x845 |
| Ağırlık [Kg] modüller hariç | 125 180 |
107 225 |
148 | 210 | 209 | 396 |
| Sertifikalar | EN/IEC 62040-1| EN/IEC 62040-2 | EN/IEC 62040-3 | CE | RoHS | |||||
| Haberleşme | Basic RS485 | RS232 | 2 Dry Input. Pro Basic + Dry contacts | Ethernet | Bluetooth | |||||
Bu belgede yer alan bilgiler önceden haber verilmeksizin değiştirilebilir ve Centiel S.A. açısından bir taahhüt olarak yorumlanamaz.
Yanıtlar CUMULUS POWER teknik föyünden alınmıştır.
CumulusPower, 10kW'tan 3.6MW'a kadar sunulan modüler bir KGK'dır. IM10/IM20/IM25 modülleri 10/20/25 kVA=kW değerindedir; 50, 100, 150 ve 250 kVA=kW kabinlerle (kabin başına 1-2, 1-4, 1-6 ve 1-10 modül) ve sistem başına en fazla 1500 kVA=kW ile kullanılır. IM50/IM60 modülleri 50/60 kVA=kW değerindedir; 300 ve 600 kVA=kW kabinlerle (kabin başına 1-5 ve 1-10 modül) ve sistem başına en fazla 3600 kVA=kW ile kullanılır.
Topoloji, DARA (Dağıtık Aktif Yedekli Mimari) ile online çift çevrimdir. Bu mimaride her Akıllı Modül, üç bağımsız güç dönüştürücüsü, bir statik bypass ile tüm donanım ve yazılım fonksiyonlarına sahip eksiksiz bir KGK olduğundan dahili bir arıza oluştuğunda kendisini çok modüllü sistemden güvenle ayırabilir. Modüller tamamen yedekli TripleMode™ haberleşme BUS'ı üzerinden haberleşir ve Centiel bunun sonucunda sektör lideri 9 dokuz kullanılabilirlik elde edildiğini belirtmektedir.
Evet — teknik föyün kapağında "LITHIUM READY" işareti bulunmakta ve akü Tip satırında Lead-Acid/NiCad/Lithium listelenmektedir. Akü anma gerilimi 360-480 Vdc'dir (akü sayısı seçilebilir); 20-50 blok [LA]/hücre [NiCad] (IM20/IM25 ve IM50/IM60: 30-50) kullanılır ve şarj cihazı IM10/IM20/IM25 kabinlerinde modül başına 20 A, IM50/IM60 kabinlerinde modül başına 40 A'dır.
Çalışma sıcaklığı güç azaltması olmaksızın 0-40°C, depolama sıcaklığı -40-70°C ve bağıl nem %0-%95 (yoğuşmasız) şeklindedir. Maksimum çalışma rakımı 1000 m'dir; 1000 m'nin üzerinde her 100 m için %1 güç azaltması uygulanır. Gürültü seviyesi < 65dB'dir.
Basic haberleşme seçeneği RS485, RS232 ve 2 kuru giriş sağlar; Pro seçeneği ise Basic sete kuru kontakları, Ethernet'i ve Bluetooth'u ekler. 19" Universal Rack'lerde 5x kuru çıkış, 5x kuru giriş, RS232, RS485, Bluetooth, Ethernet ve SNMP yuvası bulunan bir bağlantı kartı yer alır.
Teknik föyde her model için EN/IEC 62040-1, EN/IEC 62040-2, EN/IEC 62040-3, CE ve RoHS listelenmektedir. Çıkış, lineer yükte THDv<%1 ve non-lineer yükte THDv<%3 olan bir sinüs dalgasıdır; giriş THDi değeri lineer yükte <%3, non-lineer yükte <%5'tir.
CUMULUS Serisi'ne ait en güncel dokümantasyonu indirin. Dosyalar mevcut revizyonlarıyla sunulur; önceki bir sürüme veya yerelleştirilmiş bir çeviriye ihtiyaç duyarsanız bizimle iletişime geçin.
Ürün Teknik Föyü
Tüm opsiyonlar dâhil olmak üzere eksiksiz teknik özellikler ve ürün özellikleri.
Kurulum ve Kullanım Kılavuzu
Adım adım kurulum talimatları, menü ayrıntıları ve işletme prosedürleri.
PC ve İzleme Yazılımı
Üniteyi izlemenize veya ayarlamanıza yardımcı olan bilgisayar programı ya da programları.
