Üstün EMC Performansı
Daha düşük girişim ve mükemmel bağışıklık
Modüler Redresör
ETR Serisi (ETR3048)
Redresörler ve Akü Şarj Cihazları (DC KGK)
Modüler Redresörler/Akü Şarj Cihazları (DC KGK)
- Modüler SMPS Teknolojisi
- 3 ve 1 Faz Yapılandırılabilir
- Hot-Swap
- Modül Başına 3000W
- Dahili SNMP
ENETEK Modüler Akü Şarj Cihazları; güvenilirlik ve esneklik gerektiren telekom, endüstri ve enerji uygulamaları için gelişmiş ve yüksek verimli DC enerji sunar. Tümüyle dijital kontrol ve hot-swap modüler mimariyle tasarlanan bu şarj cihazları, sistemi durdurmadan kesintisiz çalışma ve sorunsuz bakım imkânı sağlar.
- Çıkış Akımı (Maksimum)
- 62.5A @ 48Vdc
- Tepe Verimi
- >96%
- MTBF @ 25°C
- > 300,000saat
- Çalışma Sıcaklığı
- -40°C to +75°C55°C üzerinde güç azaltmalı
Ürüne Genel Bakış
Verimlilik, dayanıklılık ve akıllı performans için üretilen ETR Serisi; %96'ya varan verim, önden arkaya hava akışlı soğutma ve geniş çalışma sıcaklığı toleransı sunarak zorlu ortamlarda dahi güvenilir performans sağlar. Üstün EMC uyumluluğu ve ölçeklenebilir konfigürasyon seçenekleriyle ENETEK ETR1524 ve ETR3048 şarj cihazları kararlı, akıllı ve enerji verimli güç dönüşümü sunar; çalışma sürekliliğinin ve performansın en çok önem taşıdığı kritik DC sistemler için mükemmel çözümdür.
Geniş giriş gerilim aralığı (85–305 VAC) ile kompakt ve yüksek yoğunluklu tasarımları, bu modülleri hem merkezi hem de dağıtık güç sistemleri için ideal kılar.
Teknik Öne Çıkanlar
- Güvenilirliği artıran ileri teknoloji tam dijital kontrol
- %97'ye varan tepe verimiyle yüksek verimli çalışma
- Esnek kurulum için modüler, ölçeklenebilir ve hot-swap tasarım
- Alan optimizasyonu için yüksek güç yoğunluğu (1U yükseklikte 9000W'a kadar)
- Zorlu şebeke koşulları için geniş giriş gerilim aralığı (85Vac - 305Vac)
- Sıcaklık kontrollü soğutma fanlarıyla önden arkaya hava akışı
- Zorlu iklimler için geniş çalışma sıcaklığı aralığı (-40°C ile +75°C)
- Küresel standartlara uygunluk: CE, RoHS, EN/IEC 62368-1 ve ETSI EN 300 386
Öne çıkan özellikler
Teknik özellikler
Aşağıdaki tablo, teknik föyün kapsadığı tek ETR 3048 modelinin özelliklerini, 381040.100 (Rev.1.1) parça numarasıyla yayımlandığı biçimiyle aktarmaktadır.
| Model | 381040.100 |
|---|---|
| Kapasite | 3000W |
| GİRİŞ | |
| Gerilim Aralığı (AC) | 85Vac to 305Vac (Nominal @ 185Vac to 275Vac) |
| Gerilim Aralığı (DC) | 100Vdc to 305Vdc (Nominal @ 210Vdc to 275Vdc) |
| Frekans | 45Hz to 66Hz |
| Maksimum Giriş Akımı | Max 18Arms @ 185Vac (full load) |
| Güç Faktörü | ≥0.99 @ rated input and ≥50% load |
| Giriş Koruması | Varistors for transient protection, Mains Fuse for both input lines Shutdown @ > 305Vac with hysteresis |
| DC ÇIKIŞ | |
| Çıkış Gerilimi | 53.5Vdc (adjustable 43Vdc to 58Vdc) |
| Çıkış Gücü (Maksimum) | 3000W @ nominal input |
| Çıkış Akımı (Maksimum) | 62.5A @ 48Vdc with nominal input |
| Tepe Verimi | >96% |
| Akım Paylaşımı | ≤±5% of max current from 20% to 100% load |
| Statik Gerilim Regülasyonu | ≤±0.6% from 10% to 100% load |
| Dinamik Gerilim Regülasyonu | ≤±5% for 10%-90% or 90%-10% load variation, regulation time <50ms |
| Tutma Süresi (Hold Up) | >20ms; output voltage >43.5Vdc @ 1500W |
| Dalgalanma ve Gürültü | ≤150mVp-p, 20MHz bandwidth ≤2mVrms psophometric |
| Çıkış Koruması | Overvoltage shutdown; hot plug-in, inrush current limiting; high temperature protection; short circuit proof |
| KONTROL ve İZLEME | |
| Redresör Alarm ve Sinyalizasyonu | High & low mains shutdown, high temperature shutdwon, rectifier failure, overvoltage shutdown, fan failure, communication failure |
| Görsel Göstergeler | Alarms - RED Warning - YELLOW Normal operation - GREEN |
| DİĞER ÖZELLİKLER | |
| İzolasyon | Input to Output: 3.0kVac, Input to Earth: 1.5kVac, Output to Earth: 0.5kVdc |
| Soğutma | Fan-cooled, front to back airflow |
| Fan Hızı | Regulated by temperature and output power |
| MTBF | > 300,000 hrs @ 25oC |
| ORTAM KOŞULLARI | |
| Çalışma Sıcaklığı Aralığı | -40oC to +75oC (de-rates above 55°C) |
| Depolama Sıcaklığı Aralığı | -40oC to +85oC |
| Bağıl Nem | Operating: 5% to 95% RH non-condensing Storage: 0% to 99% RH non-condensing |
| Gürültü Seviyesi | ≤58dB @ full load, 25oC |
| FİZİKSEL | |
| Boyutlar GxDxY (mm) | 108 x 325 x 41 (1U) |
| Net Ağırlık (kg) | ≤1.7 |
| TASARIM STANDARTLARI | |
| Elektriksel Güvenlik | EN/IEC62368-1 |
| EMC | ETSI EN 300 386 V2.1.1, EN61000-6-1/-2/-3/-4 |
| AC Harmonikler / AC Kırpışma ve Dalgalanmalar | EN61000-3-2 / EN61000-3-3 |
| Diğer | CE, RoHS compliant |
Sürekli ürün geliştirme nedeniyle teknik özellikler önceden haber verilmeksizin değişebilir
Sıkça sorulan sorular
Yanıtlar ETR Serisi (ETR3048) teknik föyünden alınmıştır.
ENETEK ETR 3048 redresör modülünün çıkış gücü ve akım değeri nedir?
Her ETR 3048 modülü nominal girişte 3000W kapasiteye sahiptir ve nominal girişte 48Vdc'de maksimum 62.5A çıkış akımı sağlar. Nominal çıkış gerilimi 53.5Vdc'dir.
ETR 3048 redresörü hangi giriş gerilim aralığını kabul eder?
ETR 3048; 45Hz - 66Hz frekansta 85Vac - 305Vac (nominal @ 185Vac - 275Vac) giriş kabul eder ve ayrıca 100Vdc - 305Vdc (nominal @ 210Vdc - 275Vdc) ile çalışır. Giriş koruması, geçici aşırı gerilimlere karşı varistörleri, her iki giriş hattında şebeke sigortasını ve 305Vac üzerinde histerezisli kapanmayı kapsar.
ETR 3048 redresör modülü ne kadar verimlidir?
Tepe verimi >%96'dır; teknik föyde basılı modül verim eğrisi %50 yükte %97'lik bir tepe noktası göstermektedir. Güç faktörü, anma girişinde ve ≥%50 yükte ≥0.99'dur.
ETR 3048'in çalışma sıcaklığı aralığı nedir?
ETR 3048, -40°C ile +75°C arasında çalışır ve 55°C üzerinde güç azaltması uygulanır; depolama -40°C ile +85°C arasındadır. Çalışma bağıl nemi %5 - %95 BN (yoğuşmasız), gürültü seviyesi ise tam yükte 25°C'de ≤58dB'dir.
ETR 3048 hot-swap özellikli mi ve hangi alarmları verir?
Evet — modül modüler, ölçeklenebilir ve hot-swap özelliklidir; çıkış koruması aşırı gerilim nedeniyle kapanma, yüksek sıcaklık koruması ve kısa devreye dayanıklı çalışmanın yanı sıra sıcak takma ve ani akım sınırlamayı da kapsar. Redresör alarm ve sinyalizasyonu; yüksek ve düşük şebeke gerilimi nedeniyle kapanma, yüksek sıcaklık nedeniyle kapanma, redresör arızası, aşırı gerilim nedeniyle kapanma, fan arızası ve haberleşme arızasını kapsar; alarmlar KIRMIZI, uyarılar SARI ve normal çalışma YEŞİL renkle gösterilir.
ENETEK ETR 3048 hangi standartlara uygundur?
Elektriksel güvenlik EN/IEC62368-1, EMC ETSI EN 300 386 V2.1.1 ve EN61000-6-1/-2/-3/-4, AC harmonikler / AC kırpışma ve dalgalanmalar ise EN61000-3-2 / EN61000-3-3 standartlarına göredir. Modül CE ve RoHS uyumludur.
Dokümantasyon ve indirmeler
ETR3048 Serisi'ne ait en güncel dokümantasyonu indirin. Dosyalar mevcut revizyonlarıyla sunulur; önceki bir sürüme veya yerelleştirilmiş bir çeviriye ihtiyaç duyarsanız bizimle iletişime geçin.
-
İndir
Güç Modülü Teknik Föyü
Tüm opsiyonlar dâhil olmak üzere eksiksiz teknik özellikler ve ürün özellikleri.
-
İndir
Güç Modülü Kullanım Kılavuzu
Adım adım kurulum talimatları, menü ayrıntıları ve işletme prosedürleri.
-
İndir
PC ve İzleme Yazılımı
Üniteyi izlemenize veya ayarlamanıza yardımcı olan bilgisayar programı ya da programları.
-
İndir

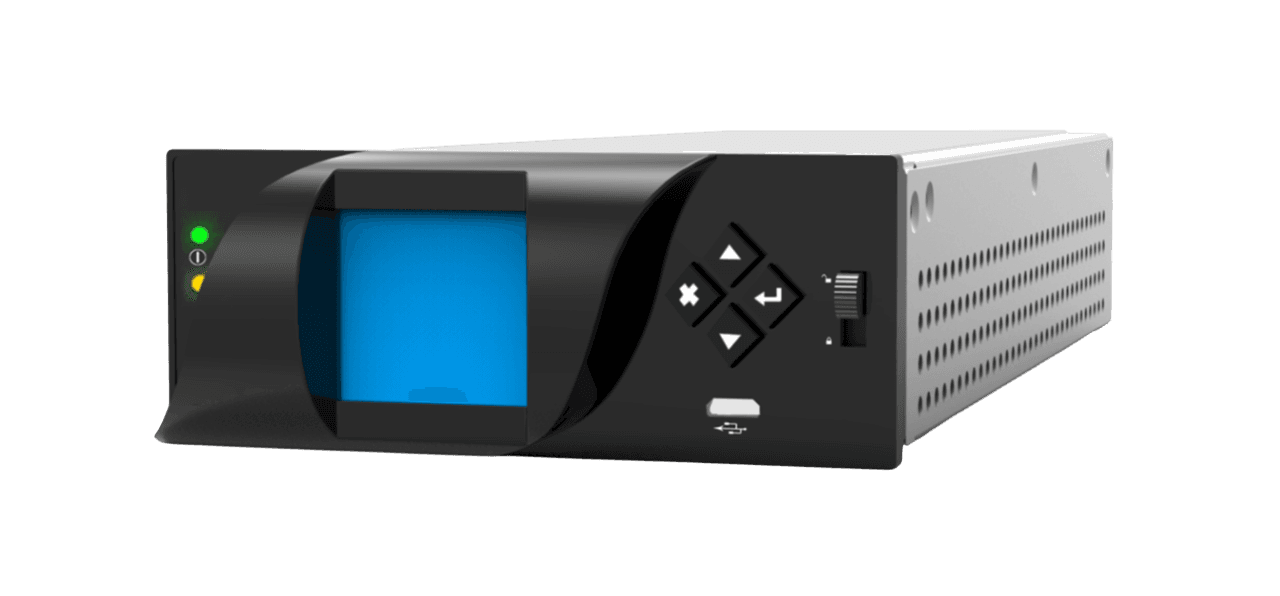

Kontrolör Kullanım Kılavuzu
Bu seriyle ilgili olabilecek ilave dokümantasyon.
